Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage

REMONTAGE

PROCEDURE

1. REPOSER LA POMPE A CARBURANT

CONSEIL:

Effectuer la procédure "Vérification après réparation" après le remplacement de la pompe à carburant.

Cliquer ici

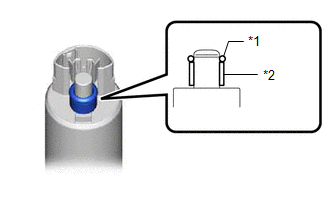

(a) Appliquer de l'essence sur un joint torique neuf. Ensuite, reposer le joint torique et l'entretoise de pompe à carburant sur la pompe à carburant.

*1

Joint torique

*2

Entretoise de pompe à carburant

(b) Engager les 3 griffes pour reposer la pompe à carburant sur le filtre à carburant.

REMARQUE:

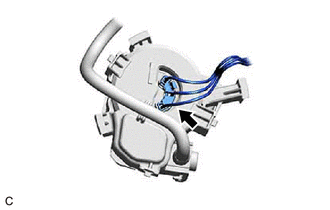

(c) Brancher le connecteur de faisceau de câbles de pompe à carburant pour reposer le faisceau de câbles de carburant sur la pompe à carburant.

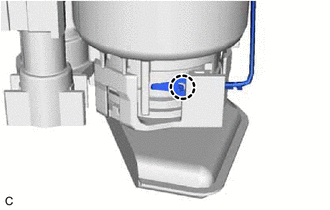

(d) Engager la griffe pour brancher le faisceau de câbles de pompe à carburant sur la pompe à carburant.

REMARQUE:

  • Engager correctement la griffe.
  • S'assurer de l'absence de tout corps étranger entre la pompe à carburant et la borne de masse du faisceau de câbles de la pompe à carburant.
  • S'assurer que la borne de masse du faisceau de câbles de pompe à carburant est correctmenet connectée au corps de la pompe à carburant.

(e) Vérifier l'état du branchement du faisceau de câble de pompe à carburant.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Corps de pompe à carburant - Borne de masse du faisceau de câbles de pompe à carburant

En permanence

En dessous de 50 Ω

Si le résultat n'est pas conforme aux spécifications, rebrancher le faisceau de câbles de pompe à carburant de façon à ce que la borne de masse du faisceau de câbles de pompe à carburant soit correctement branché sur le corps de pompe à carburant.

(f) Appliquer de l'essence sur un joint torique neuf. Ensuite, reposer le joint torique sur le réservoir auxiliaire de carburant.

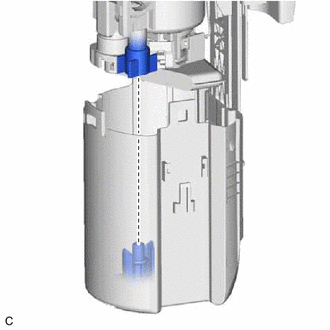

(g) Reposer le filtre à carburant sur le réservoir auxiliaire à carburant comme indiqué sur le schéma.

REMARQUE:

S'assurer que le joint torique n'est ni coupé, ni pincé lors de la repose.

(h) Engager les 3 griffes.

REMARQUE:

Engager fermement les griffes.

(i) Engager l'attache pour brancher le tuyau sur le filtre à carburant.

(j) Engager l'attache pour brancher le faisceau de câbles de pompe à carburant sur le sous-ensemble de plaque d'aspiration de carburant.

(k) Brancher les 2 connecteurs du faisceau de câbles de pompe à carburant.

(l) Reposer la protection de faisceau de câbles sur le faisceau de câbles de pompe à carburant.

2. REPOSER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT

Cliquer ici
