PIECES CONSTITUTIVES

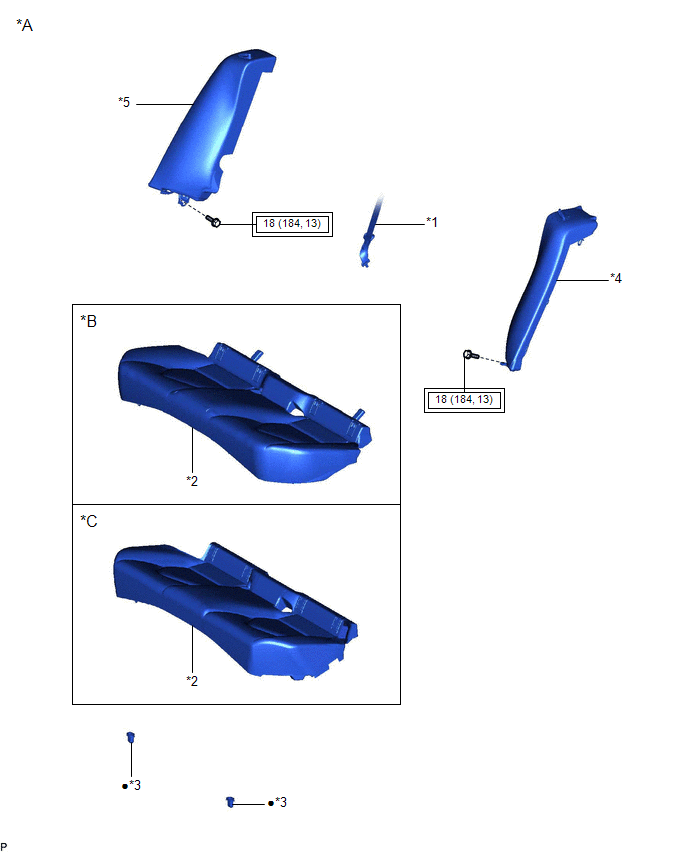

SCHEMA
|
*A | pour sièges de type rabattable |
*B | fabrication TMC |
|
*C | fabrication TMMK |
- | - |
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
|
*3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
*4 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
|
*5 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
- | - |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
SCHEMA
|

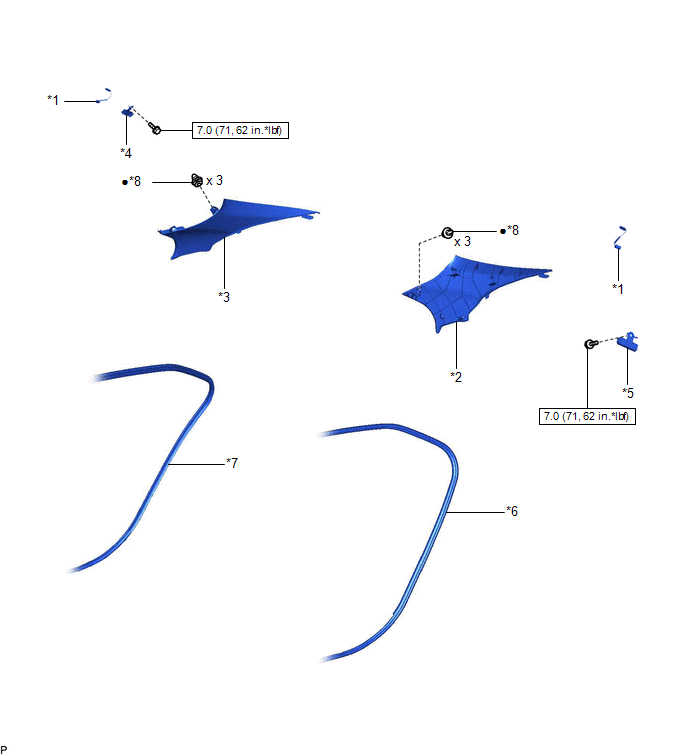

*1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
*2 | GARNISSAGE LATERAL INTERIEUR GAUCHE DE TOIT |
|
*3 | GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT |
*4 | ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1 |
|
*5 | ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 2 |
*6 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
|
*7 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE |
*8 | AGRAFE |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
DeposeEmplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION
- FUSIBLE PRINCIPAL S/HTR
- - SCHEMA
*1 CONTACTEUR DE SIEGE D'APPOINT
*2 ENSEMBLE DE COMBINE D'INSTRUMENTS
*3 ENSEMBLE D'AMP ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble d'antenne de télép ...
L'image provenant de la caméra de moniteur de rétrovision n'est pas normale
DESCRIPTION Le signal vidéo de l'ensemble de caméra de télévision arrière est transmis à l'ensemble de récepteur de radio et d'affichage. SCHEMA DE CABLAGE
PROCEDURE
1.
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE DE CAMERA DE T ...
