DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble d'antenne d'amplificateur sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédures nécessaires | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici .gif)
.png)
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:

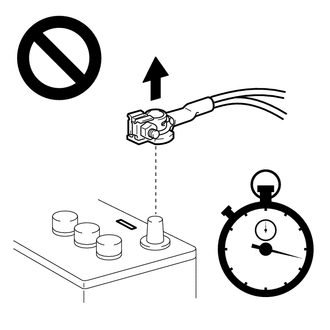

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
ATTENTION:
.png)
3. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
4. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
5. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
6. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
7. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour sièges de type rabattable)
Cliquer ici
9. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
10. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour siège de type rabattable)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
11. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE
Cliquer ici
12. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
13. DEPOSER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 2

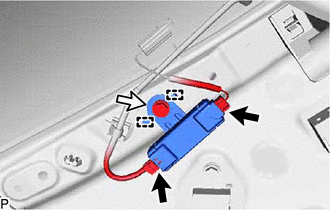

| (a) Débrancher les 2 connecteurs. |
|
(b) Déposer le boulon.
(c) Libérer les 2 guides pour déposer l'ensemble d'antenne d'amplificateur n° 2.
14. DEPOSER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1
CONSEIL:
Procéder de la même manière que pour l'ensemble d'antenne d'amplificateur n° 2.
15. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

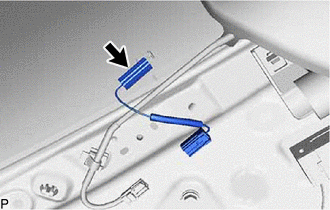

| (a) Débrancher le connecteur pour déposer le sous-ensemble de câble d'antenne. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
