Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / A25a-fks Carburant / Soupape Principale De Carburant / Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de la soupape principale de carburant sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure nécessaire	Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées
*: Lors de l'apprentissage à l'aide du Techstream. Cliquer ici
La borne de la batterie est débranchée/rebranchée	Effectuer le calibrage du point zéro de capteur d'angle de braquage	Système d'alerte de sortie de bande de circulation (avec commande de direction)
		Système de sécurité préventive
		Système de sonar de détection de distance intelligent*
	Mémoriser l'angle mort de braquage	Système de moniteur d'aide au stationnement
	Mémoriser l'angle mort de braquage	Système de moniteur de rétroviseur panoramique
Remplacement de la pompe à carburant	Vérification après réparation	Mauvais ralenti, etc. Fonction de démarrage du moteur, etc.

ATTENTION:

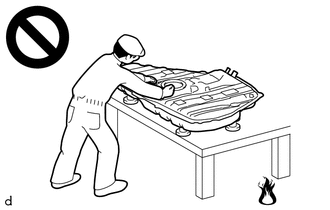

Ne jamais effectuer des travaux sur des pièces constitutives du système de carburant à proximité d'une source d'allumage potentielle.
Des vapeurs de carburant risquent de prendre feu et de provoquer un accident grave.

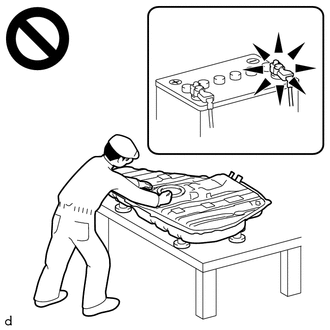

Ne pas effectuer des travaux sur des pièces constitutives du système de carburant sans avoir débranché au préalable le câble de la borne négative (-) de la batterie.
Des vapeurs de carburants risquent de prendre feu à cause des étincelles et entraîner un grave accident.

REMARQUE:

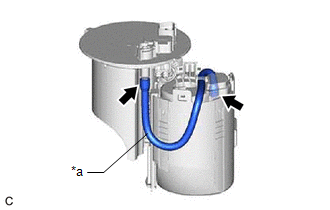

Ne pas débrancher le tuyau indiqué sur le schéma lors du démontage de l'ensemble de tuyau d'aspiration de carburant avec pompe et l'ensemble de sonde. Cela rendrait le remontage de l'ensemble de tuyau d'aspiration de carburant avec pompe et sonde impossible puisque le tuyau est enfoncé dans le sous-ensemble de plaque d'aspiration de carburant.
En cas de remplacement du filtre à carburant, le remplacer en même temps que le sous-ensemble de plaque d'aspiration de carburant.

Tuyau

PROCEDURE

1. DEPOSER LE TUYAU D'ASPIRATION DE CARBURANT ET L'ENSEMBLE DE SONDE

Cliquer ici

2. DEPOSER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT

Cliquer ici

3. DETACHER LE FILTRE A CARBURANT

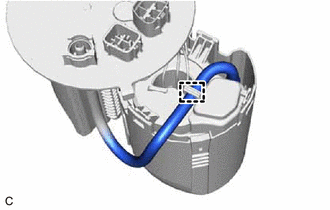

(a) Libérer l'attache pour détacher le tuyau du filtre à carburant.

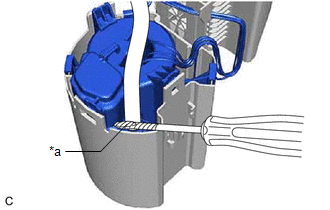

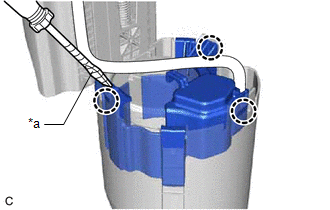

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer les 3 griffes.

*a	Ruban adhésif de protection

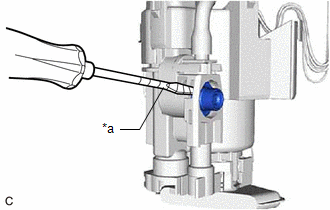

(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, détacher le filtre à carburant du réservoir auxiliaire de carburant.

REMARQUE:

Veiller à ne pas endommager le réservoir auxiliaire à carburant et le filtre à carburant.
Extraire soigneusement le filtre à carburant car le joint torique est fermement installé entre le filtre à carburant et le réservoir auxiliaire de carburant.
Ne rien faire qui pourrait détacher le tuyau soit du sous-ensemble de plaque d'aspiration de carburant ou du filtre à carburant, tel qu'exercer une force excessive sur le tuyau.
Cliquer ici

*a	Ruban adhésif de protection

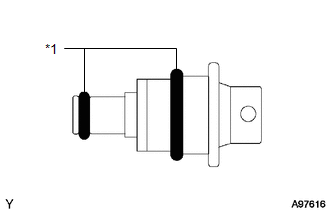

(d) Déposer le joint torique du réservoir auxiliaire de carburant.

4. DEPOSER L'ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT (pour basse pression)

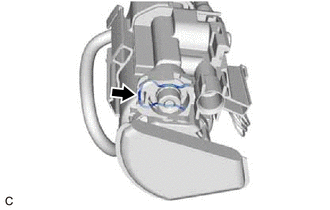

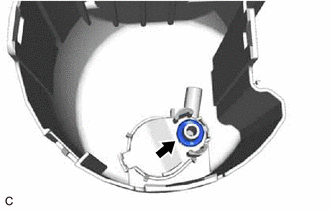

(a) Déposer l'agrafe du filtre à carburant.

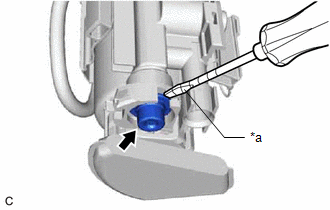

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, déposer l'ensemble de soupape principale de carburant du filtre à carburant.

REMARQUE:

Extraire doucement l'ensemble de soupape principale de carburant, car les joints toriques sont fermement posés entre l'ensemble de soupape principale de carburant et le filtre à carburant.
Veiller à ne pas endommager le filtre à carburant.

*a	Ruban adhésif de protection

*1	Joint torique

5. DEPOSER L'ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT (pour haute pression)

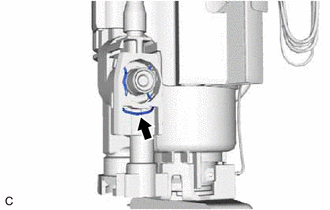

(a) Déposer l'agrafe du filtre à carburant.

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, déposer l'ensemble de soupape principale de carburant du filtre à carburant.

REMARQUE:

Extraire doucement l'ensemble de soupape principale de carburant, car les joints toriques sont fermement posés entre l'ensemble de soupape principale de carburant et le filtre à carburant.
Veiller à ne pas endommager le filtre à carburant.

*a	Ruban adhésif de protection

REMARQUE:

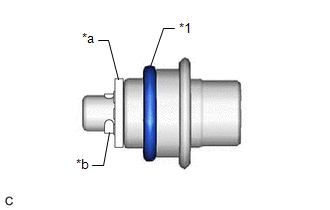

Ne pas déposer le filtre et la mini agrafe de l'ensemble de soupape principale de carburant.

*1	Joint torique
*a	Engrener
*b	Mini agrafe
