PIECES CONSTITUTIVES

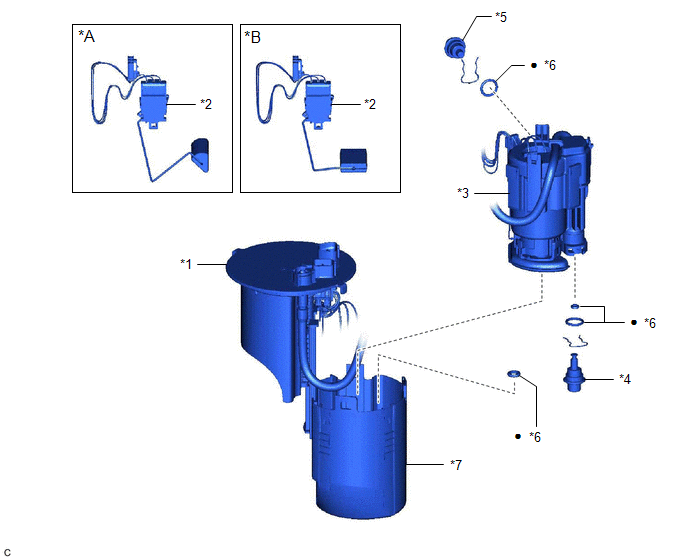

SCHEMA
|
*A | Type A |
*B | Type B |
|
*1 | SOUS-ENSEMBLE DE PLAQUE D'ASPIRATION DE CARBURANT |
*2 | ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
|
*3 | FILTRE A CARBURANT |
*4 | ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT (pour basse pression) |
|
*5 | ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT (pour haute pression) |
*6 | JOINT TORIQUE |
|
*7 | RESERVOIR AUXILIAIRE A CARBURANT |
- | - |
|
● | Pièce non réutilisable |
- | - |
DeposeVerification
