REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT (pour haute pression)
(a) Appliquer de l'essence sur un joint torique neuf. Ensuite, reposer le joint torique sur l'ensemble de soupape principale de carburant.
REMARQUE:
S'assurer qu'il n'y a pas de jeu entre l'ensemble de soupape principale de carburant et le filtre.
|

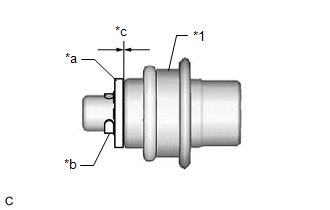

*1 | Ensemble de soupape principale de carburant |
|
*a | Engrener |
|
*b | Mini agrafe |
|
*c | Pas de jeu |
(b) Reposer l'ensemble de soupape principale de carburant sur le filtre à carburant.
REMARQUE:
S'assurer que le joint torique n'est ni coupé, ni pincé lors de la repose.
(c) Reposer l'agrafe sur le filtre à carburant.
2. REPOSER L'ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT (pour basse pression)
(a) Appliquer de l'essence sur 2 joints toriques neufs. Ensuite, reposer les joints toriques sur l'ensemble de soupape principale de carburant.
(b) Reposer l'ensemble de soupape principale de carburant sur le filtre à carburant.
REMARQUE:
S'assurer que les joints toriques ne sont pas coupés ni pincés lors de la repose.
(c) Reposer l'agrafe sur le filtre à carburant.
3. REPOSER LE FILTRE A CARBURANT
(a) Appliquer de l'essence sur un joint torique neuf. Ensuite, reposer le joint torique sur le réservoir auxiliaire de carburant.

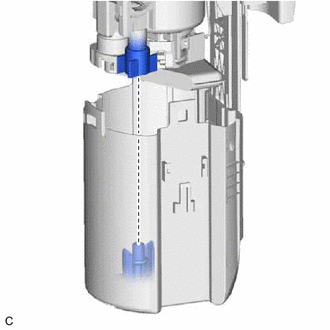

| (b) Reposer le filtre à carburant sur le réservoir auxiliaire à carburant comme indiqué sur le schéma. REMARQUE: S'assurer que le joint torique n'est ni coupé, ni pincé lors de la repose. |
|
(c) Engager les 3 griffes.
REMARQUE:
Engager fermement les griffes.
(d) Engager l'attache pour brancher le tuyau sur le filtre à carburant.
4. REPOSER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT
Cliquer ici
.gif)
5. REPOSER L'ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET SONDE
Cliquer ici
