DEMONTAGE
PROCEDURE
1. DEPOSER LE ROULEMENT A ROULEAUX CONIQUES ARRIERE DE BOITIER DE DIFFERENTIEL AVANT (CHEMIN EXTERIEUR)

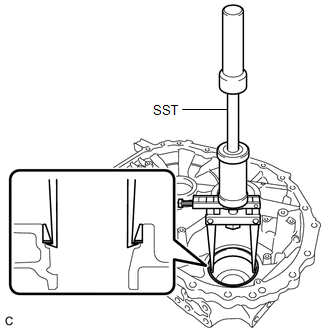

(a) A l'aide du SST, déposer le roulement à rouleaux coniques arrière de boîtier de différentiel avant (chemin extérieur) du sous-ensemble de carter de boîte-pont automatique.
SST: 09308-36010
REMARQUE:
Veiller à ne pas endommager le sous-ensemble de carter de boîte-pont automatique.
CONSEIL:

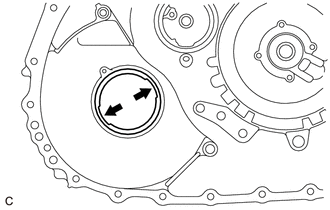

Aligner la griffe du SST sur l'encoche du sous-ensemble de carter de boîte-pont automatique lors de la dépose des pièces.
2. DEPOSER LE ROULEMENT A ROULEAUX CONIQUES ARRIERE DE BOITIER DE DIFFERENTIEL AVANT (CHEMIN INTERIEUR)

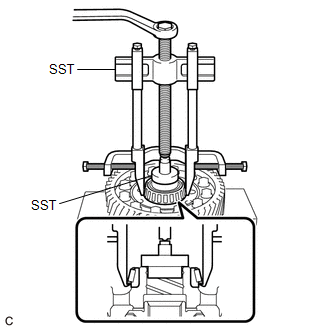

| (a) A l'aide du SST, déposer le roulement à rouleaux coniques arrière (chemin intérieur) de boîtier de différentiel avant de l'ensemble de boîtier de différentiel. SST: 09950-40011 09951-04010 09952-04010 09953-04030 09954-04020 09955-04011 09957-04010 09958-04011 SST: 09950-60010 09951-00340 09951-00440 09952-06010 REMARQUE: Etant donné que le SST est bien fixé sur la partie galet, il est possible que la partie galet se casse et le SST pourrait se détacher avant que le roulement à rouleaux coniques arrière de boîtier de différentiel avant (chemin intérieur) ne se détache. |
|

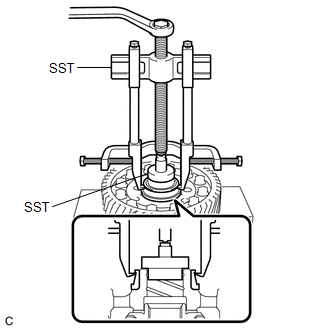

| (b) Si la partie galet se casse et que le SST se détache, refixer le SST sur le chemin intérieur dans la position indiquée sur le schéma, et continuer à déposer les pièces. SST: 09950-40011 09951-04010 09952-04010 09953-04030 09954-04020 09955-04011 09957-04010 09958-04011 SST: 09950-60010 09951-00340 09951-00440 09952-06010 |
|
3. DEPOSER LE ROULEMENT A ROULEAUX CONIQUES AVANT DE BOITIER DE DIFFERENTIEL AVANT (CHEMIN EXTERIEUR)

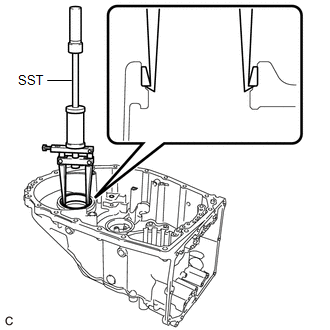

(a) A l'aide du SST, déposer le roulement à rouleaux coniques avant de boîtier de différentiel avant (chemin extérieur) et la cale de pignon d'attaque de différentiel du logement de boîte-pont.
SST: 09308-36010
REMARQUE:
Veiller à ne pas endommager le logement de boîte-pont.
CONSEIL:

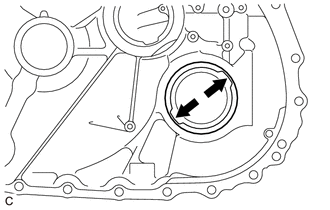

Aligner la griffe du SST sur l'encoche du logement de boîte-pont lors de la dépose des pièces.
4. DEPOSER LE ROULEMENT A ROULEAUX CONIQUES AVANT DE BOITIER DE DIFFERENTIEL AVANT (CHEMIN INTERIEUR)

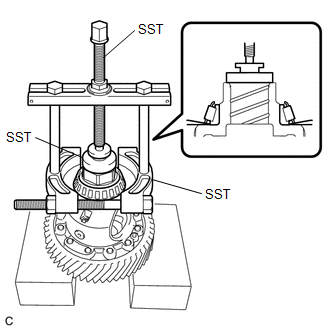

| (a) A l'aide du SST, déposer de l'ensemble de boîtier de différentiel avant le roulement à rouleaux coniques avant (chemin intérieur) de boîtier de différentiel avant. SST: 09950-00020 SST: 09950-00030 SST: 09950-60010 09951-00440 |
|
