Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

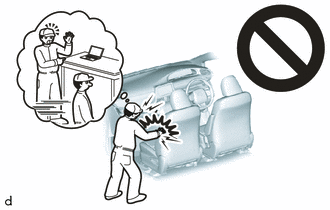

ATTENTION:

Veiller à suivre correctement les procédures de dépose et de repose pour l'ensemble de bouton d'avertisseur sonore.

PROCEDURE

1. VERIFIER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE (pour véhicule n'ayant pas subi de collision)

(a) Procéder à une vérification du système de diagnostic.

Cliquer ici

(b) Vérifier visuellement la présence de défauts avec l'ensemble de bouton d'avertisseur sonore posé sur le véhicule.

CONSEIL:

Les défauts sont les suivants:

• Coupures sur la surface ou dans les rainures
• Petites fissures sur la surface ou dans les rainures
• Importante décoloration sur la surface ou dans les rainures

OK:

Il n'y a aucun défaut.

Si un défaut est détecté, remplacer l'ensemble de bouton d'avertisseur sonore par un élément neuf.

2. VERIFIER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE (pour véhicule ayant subi une collision mais dont l'airbag ne s'est pas déployé)

(a) Procéder à une vérification du système de diagnostic.

Cliquer ici

(b) Vérifier visuellement la présence de défauts avec l'ensemble de bouton d'avertisseur sonore déposé du véhicule.

CONSEIL:

Les défauts sont les suivants:

• Coupures sur la surface ou dans les rainures
• Petites fissures sur la surface ou dans les rainures
• Importante décoloration sur la surface ou dans les rainures
• Fissures ou autres détériorations au niveau du connecteur
• Déformation de l'ensemble de volant
• Déformation de la surface de pose de l'ensemble de bouton d'avertisseur sonore
• Interférence ou jeu irrégulier entre l'ensemble de bouton d'avertisseur sonore et l'ensemble de volant lorsque l'ensemble de bouton d'avertisseur sonore neuf est posé sur l'ensemble de volant

OK:

Il n'y a aucun défaut.

Si un défaut est détecté, remplacer l'ensemble de bouton d'avertisseur sonore ou l'ensemble de volant par un élément neuf.
