Toyota Camry et,
Toyota Partner.
Toyota Camry et,

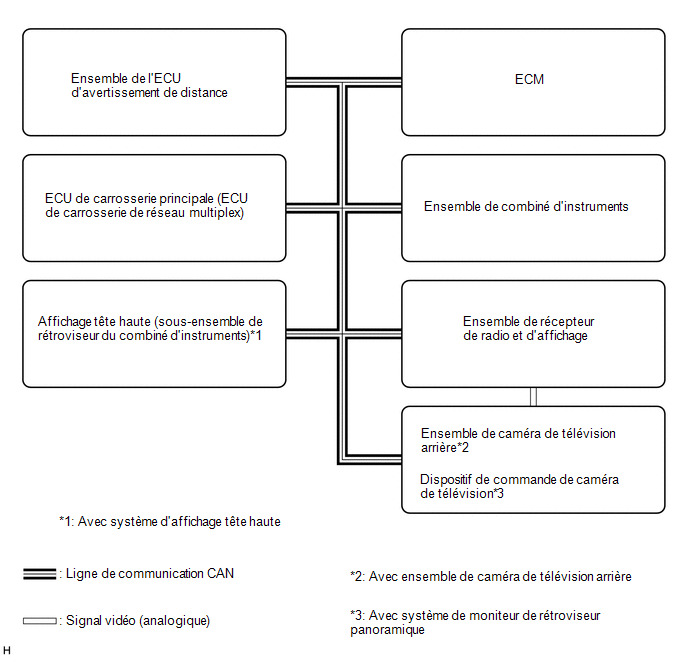

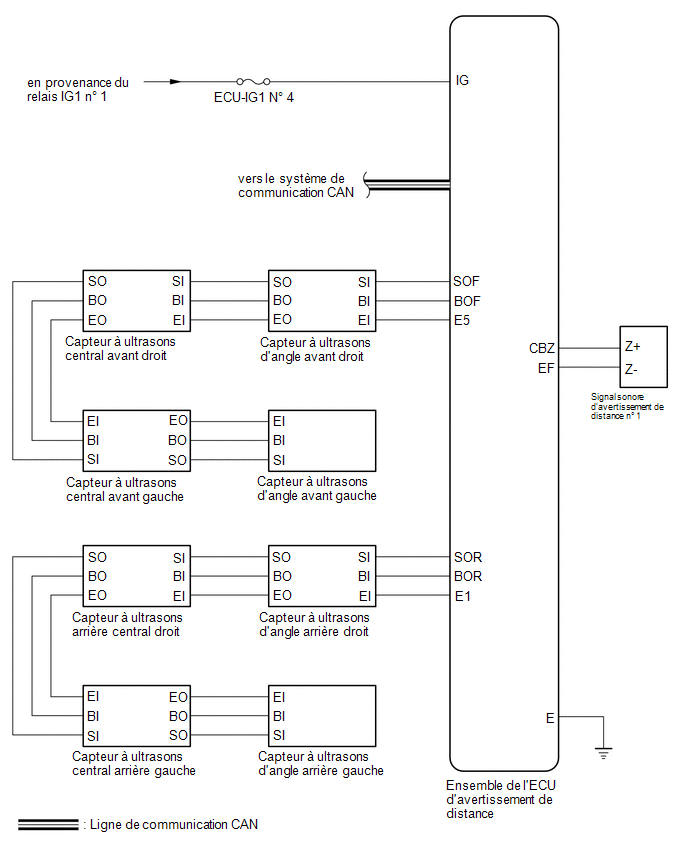

SCHEMA DU SYSTEME
Tableau de communication |
Emetteur | Récepteur |
Signal | Ligne |
|---|---|---|---|
|
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
Ensemble de l'ECU d'avertissement de distance |
Signal d'information sur la destination |
Ligne de communication CAN |
|
ECM | Ensemble de l'ECU d'avertissement de distance |
Signal de rapport engagé | Ligne de communication CAN |
|
Ensemble de combiné d'instruments | Ensemble de l'ECU d'avertissement de distance |
Signal de vitesse du véhicule | Ligne de communication CAN |
|
Ensemble de l'ECU d'avertissement de distance |
Ensemble de combiné d'instruments |
| Ligne de communication CAN |
|
Ensemble de l'ECU d'avertissement de distance |
Ensemble de caméra de télévision arrière*2 |
Signal d'information du sonar | Ligne de communication CAN |
|
Ensemble de l'ECU d'avertissement de distance |
Dispositif de commande de caméra de télévision*1 |
Signal d'information du sonar | Ligne de communication CAN |
|
Dispositif de commande de caméra de télévision*1 |
Ensemble de récepteur de radio et d'affichage |
Signal vidéo | Analogique |
|
Ensemble de caméra de télévision arrière*2 |
Ensemble de récepteur de radio et d'affichage |
Signal vidéo | Analogique |
|
Ensemble de l'ECU d'avertissement de distance |
Affichage tête haute (sous-ensemble de rétroviseur du combiné d'instruments)*3 |
Signal d'information du sonar |
Ligne de communication CAN |
Emplacement Des Pieces Constitutives
Description Du SystemeDepose
DEPOSE PROCEDURE 1. DEPOSER LA ROUE AVANT GAUCHE
Cliquer ici 2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE
Cliquer ici 3. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici 4. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ...
Circuit du contacteur de sélection de mode de conduite
DESCRIPTION Le papillon électronique et le caractère EPS changent par l'actionnement du contacteur de mode de conduite (ensemble de contacteur de frein de stationnement). SCHEMA DE CABLAGE
PROCEDURE
1.
VERIFIER LES SYMPTOMES DU PROBLEME (a) Vérifier chaque symptôme en vérifiant ...
Rechercher un éventuel court-circuit en +B dans la ligne de bus 1
DESCRIPTION Il se peut qu'il y ait un court-circuit entre le circuit de l'une des lignes de bus CAN et +B lorsqu'il n'y a pas de résistance entre la borne 23 (CA1H) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 16 (BAT) du DLC3, ou la borne 8 (CA1L) de l'ECU ...
