Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

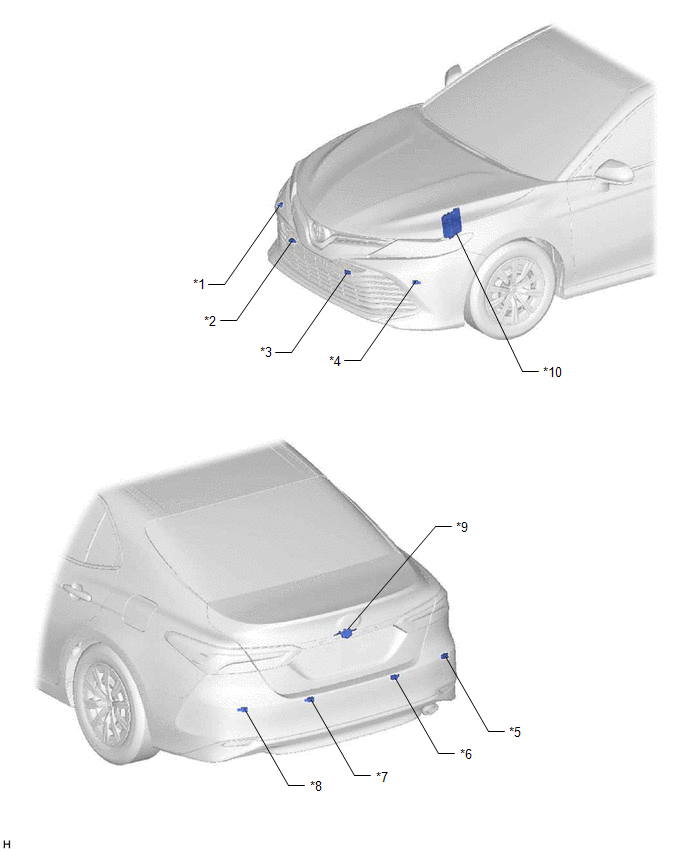

SCHEMA

*1

CAPTEUR A ULTRASONS D'ANGLE AVANT DROIT

*2

CAPTEUR A ULTRASONS CENTRAL AVANT DROIT

*3

CAPTEUR A ULTRASONS CENTRAL AVANT GAUCHE

*4

CAPTEUR A ULTRASONS D'ANGLE AVANT GAUCHE

*5

CAPTEUR A ULTRASONS D'ANGLE ARRIERE DROIT

*6

CAPTEUR A ULTRASONS CENTRAL ARRIERE DROIT

*7

CAPTEUR A ULTRASONS CENTRAL ARRIERE GAUCHE

*8

CAPTEUR A ULTRASONS D'ANGLE ARRIERE GAUCHE

*9

ENSEMBLE DE CAMERA DE TELEVISION ARRIERE (avec système de moniteur d'aide au stationnement)

*10

ECM

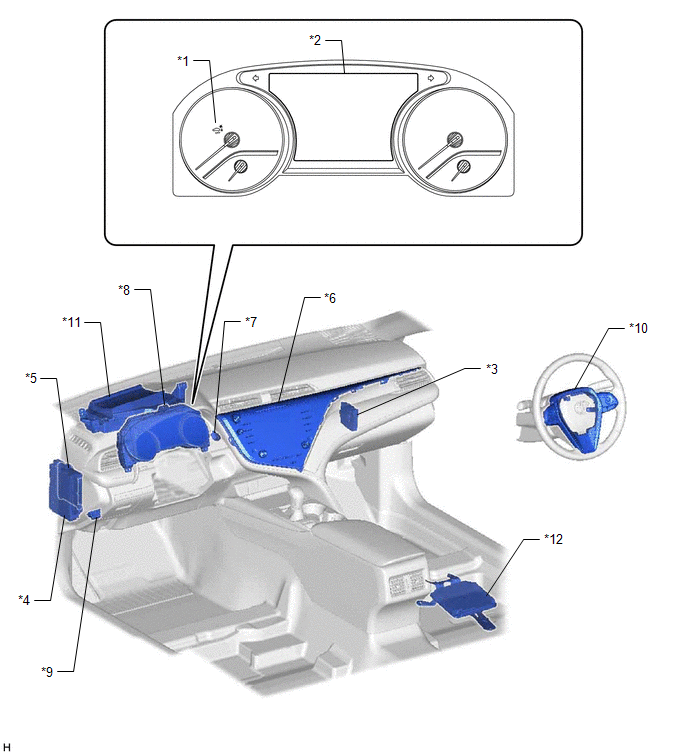

SCHEMA

*1

TEMOIN DE SONAR DE DETECTION DE DISTANCE

*2

ECRAN MULTIFONCTION

*3

ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE

*4

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- FUSIBLE ECU-IG1 N° 4

*5

ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

*6

ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE

- AFFICHAGE MULTIFONCTION

*7

SIGNAL SONORE D'AVERTISSEMENT DE DISTANCE N° 1

*8

ENSEMBLE DE COMBINE D'INSTRUMENTS

*9

DLC3

*10

ENSEMBLE DE CONTACTEUR AU VOLANT

*11

AFFICHAGE TETE HAUTE (SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS) (avec affichage tête haute)

*12

DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (avec système de moniteur de vision panoramique)
