VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFICATION DU SYSTEME DU VENTILATEUR DE REFROIDISSEMENT

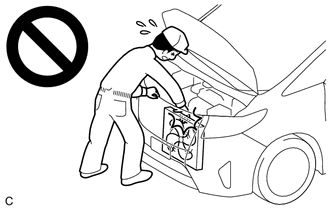

ATTENTION:
Pour éviter toute blessure suite à un contact avec un ventilateur de refroidissement en fonctionnement, tenir les mains et le vêtements éloignés du ventilateur de refroidissement lors de l'inspection du système de ventilation.
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Powertrain / Engine / Active Test / Control the Engine Cooling Fan Duty Ratio.
Powertrain > Engine > Active Test|
Affichage du tester |
|---|
|
Control the Engine Cooling Fan Duty Ratio |
(e) Vérifier le fonctionnement du ventilateur de refroidissement tout en l'actionnant à l'aide du Techstream.
OK:
| Fonctionnement de l'active test |
Fonctionnement du ventilateur |
|---|---|
|
30 - 100 % | Le ventilateur de refroidissement fonctionne. |
|
0 % | Le ventilateur de refroidissement s'arrête |
Si le moteur de ventilateur de refroidissement (ensemble de ventilateur avec moteur électrique) ne fonctionne pas, vérifier le circuit du ventilateur de refroidissement.
Cliquer ici .gif)
