EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|

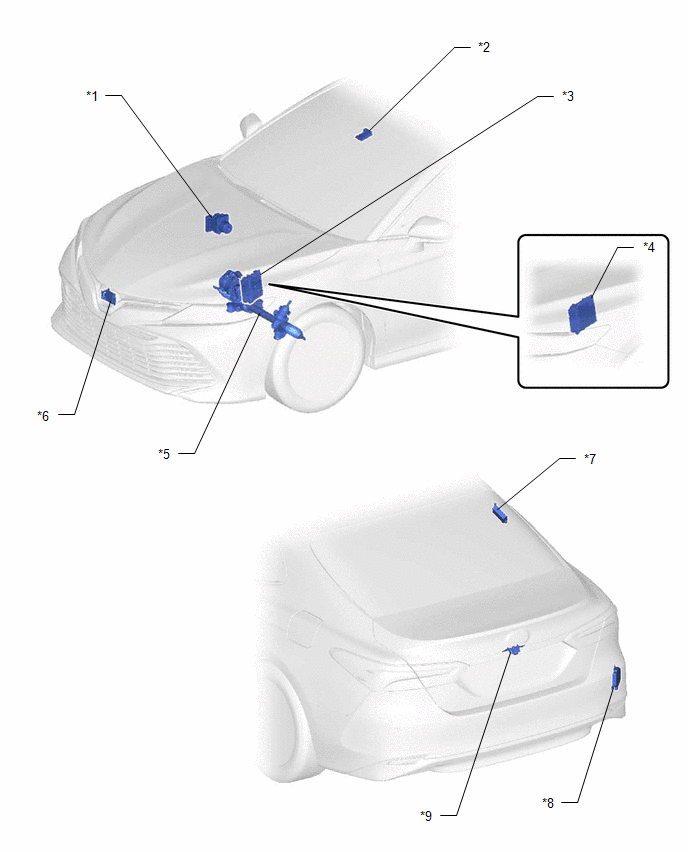

*1 | ENSEMBLE D'ACTIONNEUR DE FREIN |
*2 | CAMERA DE RECONNAISSANCE DE MARCHE AVANT (avec système Toyota Safety Sense P) |
|
*3 | ECM (pour A25A-FKS) |
*4 | ECM (pour 2GR-FKS) |
|
*5 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE |
*6 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES (avec système Toyota Safety Sense P) |
|
*7 | ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR (pour le système de détection de pression des pneus avec fonction d'affichage de pression de gonflage des pneus) |
*8 | CAPTEUR DE CONTROLE D'ANGLE MORT DROIT (avec système de contrôle d'angle mort) |
|
*9 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE (avec système de moniteur d'aide au stationnement ou système de moniteur de rétroviseur panoramique) |
- | - |

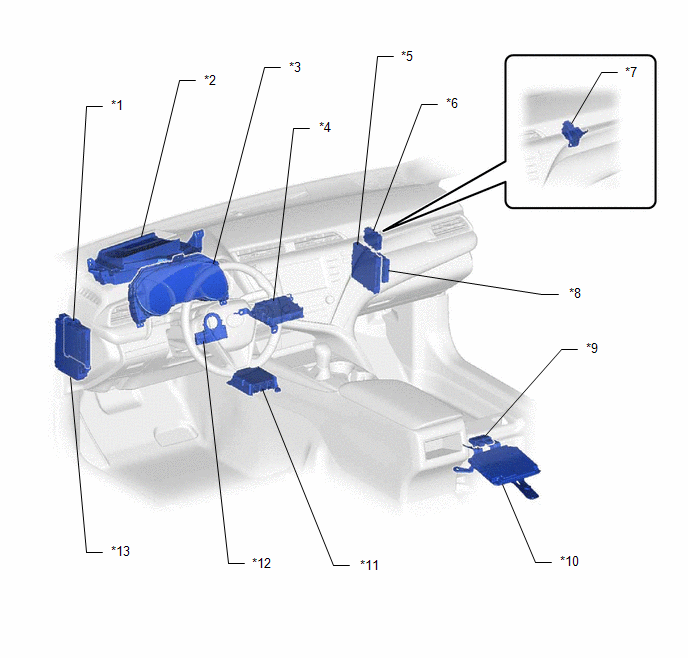

SCHEMA
|
*1 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*2 | SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS (avec système d'affichage tête haute) |
|
*3 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*4 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) (avec émetteur-récepteur télématique) |
|
*5 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) (avec système de clé intelligente) |
*6 | ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) (avec système de clé intelligente) |
|
*7 | ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) (sans système de clé intelligente) |
*8 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE (avec système de sonar de détection de distance intelligent) |
|
*9 | ECU DE DETECTION D'OCCUPANT |
*10 | DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (avec système de moniteur de rétroviseur panoramique) |
|
*11 | ENSEMBLE DE CAPTEUR D'AIRBAG |
*12 | CAPTEUR D'ANGLE DE BRAQUAGE |
|
*13 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
- | - |

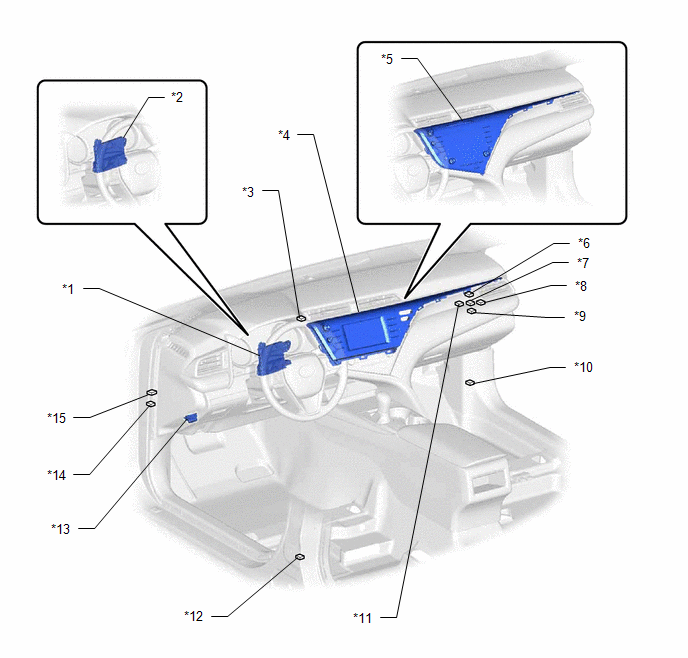

SCHEMA
|
*1 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION (sans chauffage de siège) |
*2 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION (avec chauffage de siège) |
|
*3 | CONNECTEUR DE JONCTION CAN N° 3 |
*4 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE (pour affichage 7 pouce) |
|
*5 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE (pour affichage 8 pouce) |
*6 | CONNECTEUR DE JONCTION CAN N° 1 |
|
*7 | CONNECTEUR DE JONCTION CAN N° 5 |
*8 | CONNECTEUR DE JONCTION N° 3 |
|
*9 | CONNECTEUR DE JONCTION N° 2 |
*10 | CONNECTEUR EN OPTION (ECU DE TAMPON DE BUS) |
|
*11 | CONNECTEUR DE JONCTION CAN N° 4 |
*12 | CONNECTEUR DE JONCTION N° 6 (fabrication TMC) |
|
*13 | DLC3 |
*14 | CONNECTEUR DE JONCTION N° 1 |
|
*15 | CONNECTEUR DE JONCTION CAN N° 2 |
- | - |
Mesures De Precaution
Schema Du SystemeVerification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE D'AMORTISSEUR AVANT
(a) Comprimer et étirer la tige de l'ensemble d'amortisseur avant à 4 reprises minimum.
Standard: Lorsqu'elle est étirée et comprimée à une vitesse constante, la course de la tige d'amortisseur est fluide, sans résistanc ...
Circuit du contacteur de frein de stationnement
DESCRIPTION Ce circuit relie l'ensemble de contacteur de frein de stationnement*1 ou l'ECU de contrôle de dérapage (ensemble d'actionneur de frein)*2 à l'ensemble d'autoradio et d'affichage.
*1: sans système de frein de stationnement électrique
*2: avec système de frein de stationnement ...
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONDENSEUR DE REFROIDISSEUR (a) Si les
ailettes de l'ensemble de condenseur de refroidisseur sont sales, les nettoyer à
l'eau et les sécher à l'air comprimé. REMARQUE: Ne pas endommager
les ailettes de l'ensemb ...
