DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ECU de détection d'occupant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
| Calibrage du point zéro (système de classification d'occupant) |
|
|
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (fabrication TMC)
Cliquer ici
.gif)
2. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (fabrication TMMK)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici

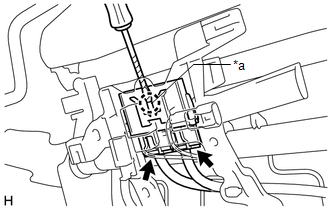

3. DEPOSER L'ECU DE DETECTION D'OCCUPANT (pour fabrication TMC)
| (a) Débrancher les 2 connecteurs. |
|
(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban de protection, libérer la griffe et déposer l'ECU de détection d'occupant.

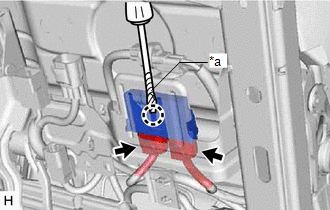

4. DEPOSER L'ECU DE DETECTION D'OCCUPANT (pour fabrication TMMK)
| (a) Débrancher les 2 connecteurs. |
|
(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban de protection, libérer la griffe et déposer l'ECU de détection d'occupant.
