Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

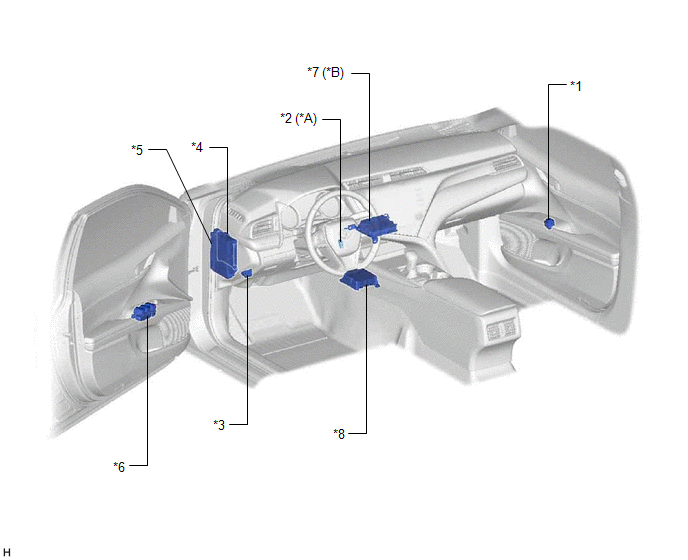

SCHEMA

*A

sans système de clé intelligente

*B

Pour type compatible avec les services de connexion à distance Toyota Entune

*1

ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE

*2

ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE

*3

DLC3

*4

ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

*5

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- FUSIBLE ECU-IG1 N° 4

- FUSIBLE ECU-ACC

- FUSIBLE ECU-DCC N° 2

- RELAIS ALL DR LOCK

- RELAIS L/D-DR UNLOCK

- RELAIS DE DEVERROUILLAGE D-DR

*6

ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

- CONTACTEUR DE COMMANDE DE PORTE

*7

DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

*8

ENSEMBLE DE CAPTEUR D'AIRBAG

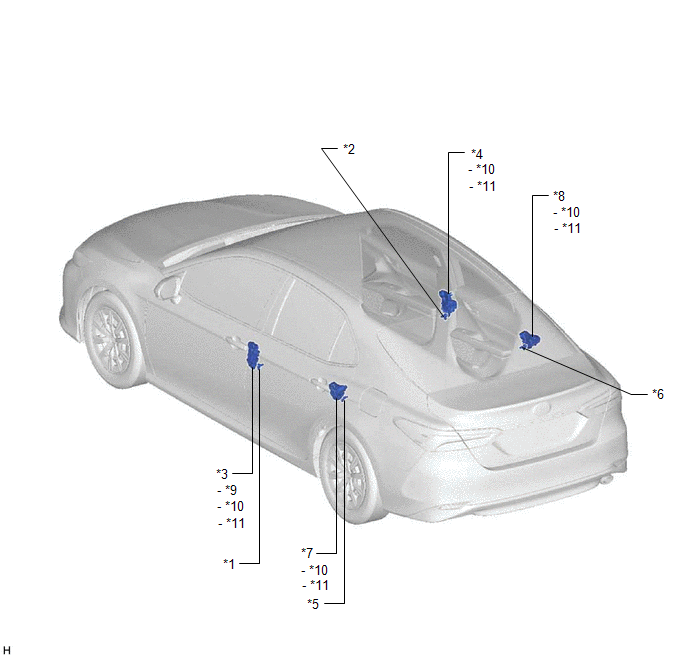

SCHEMA

*1

ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche)

*2

ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit)

*3

ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR

*4

ENSEMBLE DE SERRURE DE PORTE AVANT DROIT AVEC MOTEUR

*5

ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (gauche)

*6

ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (droit)

*7

ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR

*8

ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR DROIT

*9

CONTACTEUR DE VERROUILLAGE ET DE DEVERROUILLAGE DE PORTE PAR LA CLE

*10

MOTEUR DE SERRURE DE PORTE

*11

CONTACTEUR DE DETECTION DE DEVERROUILLAGE DE PORTE

-

-
