REPOSE
PROCEDURE

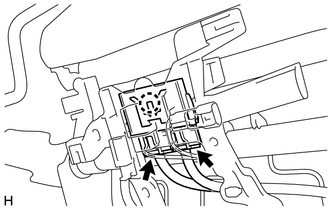

1. REPOSER L'ECU DE DETECTION D'OCCUPANT (pour fabrication TMC)
| (a) Engager la griffe pour reposer l'ECU de détection d'occupant. REMARQUE: Si l'ECU de détection d'occupant a subi une chute, ou si le boîtier ou le connecteur présentent des fissures, des entailles ou d'autres défauts, remplacer l'ECU de détection d'occupant par un élément neuf. |
|
(b) Brancher les 2 connecteurs.
REMARQUE:
Lors de la repose de l'ECU de détection d'occupant, veiller à ce que le câblage SRS ne gêne pas ou ne soit pas pincé entre d'autres pièces.

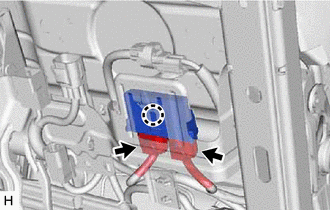

2. REPOSER L'ECU DE DETECTION D'OCCUPANT (pour fabrication TMMK)
| (a) Engager la griffe pour reposer l'ECU de détection d'occupant. REMARQUE: Si l'ECU de détection d'occupant a subi une chute, ou si le boîtier ou le connecteur présentent des fissures, des entailles ou d'autres défauts, remplacer l'ECU de détection d'occupant par un élément neuf. |
|
(b) Brancher les 2 connecteurs.
REMARQUE:
Lors de la repose de l'ECU de détection d'occupant, veiller à ce que le câblage SRS ne gêne pas ou ne soit pas pincé entre d'autres pièces.
3. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (fabrication TMC)
Cliquer ici
.gif)
4. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (fabrication TMMK)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
5. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
6. EFFECTUER UN CALIBRAGE DU POINT ZERO ET UNE VERIFICATION DE SENSIBILITE
Cliquer ici
