REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER LE CORPS ET LA LENTILLE DE FEU COMBINE ARRIERE (fabrication TMC)
2. REPOSER LA DOUILLE ET LE CABLE DE FEU COMBINE ARRIERE (fabrication TMC)

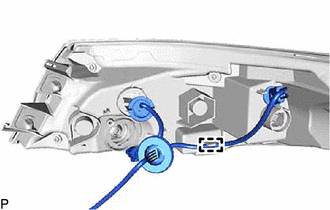

| (a) Engager l'attache pour reposer la douille et le câble de feu combiné arrière. |
|
3. REPOSER LE JOINT D'ETANCHEITE DE FEU COMBINE ARRIERE (fabrication TMC)

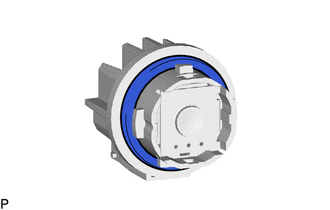

| (a) Poser un joint d'étanchéité de feu combiné arrière neuf. |
|
4. REPOSER LA LED DE FEU COMBINE ARRIERE (fabrication TMC)

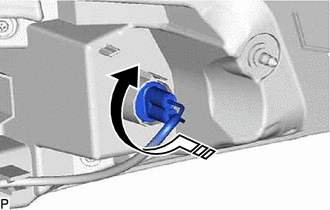

(a) Faire tourner la LED de feu combiné arrière comme indiqué sur le schéma pour la reposer.
|
Poser dans ce sens |

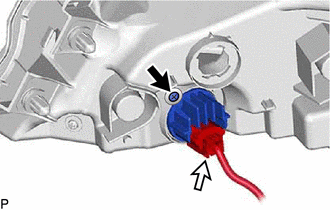

| (b) Reposer la LED de feu combiné arrière à l'aide de la vis. |
|
(c) Brancher le connecteur.
5. REPOSER L'AMPOULE DE CLIGNOTANT ARRIERE (pour feu de recul de type à ampoule)
(a) Reposer l'ampoule de clignotant arrière sur la douille et le câble de feu combiné arrière.

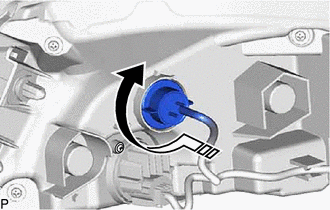

(b) Tourner la douille de feu combiné arrière et le câble avec l'ampoule de clignotant arrière comme indiqué sur le schéma pour brancher l'ensemble.
|
Poser dans ce sens |
6. REPOSER L'AMPOULE DE FEU LATERAL ARRIERE (pour feu de recul de type à ampoule)
(a) Reposer l'ampoule de feu latéral arrière sur la douille et le câble de feu combiné arrière.

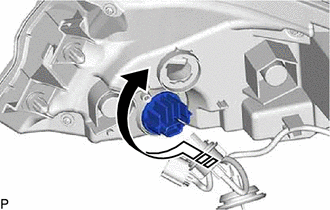

(b) Tourner la douille de feu combiné arrière et le câble avec l'ampoule de feu latéral arrière comme indiqué sur le schéma pour brancher l'ensemble.
|
Poser dans ce sens |
