PIECES CONSTITUTIVES

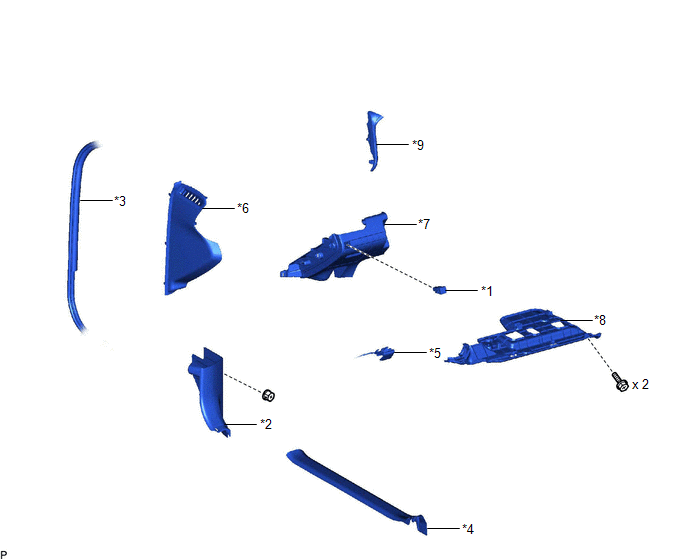

SCHEMA
*1 | CONTACTEUR DE FEUX DE ROUTE AUTOMATIQUE |
*2 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE |
*3 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE |
*4 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
*5 | SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT |
*6 | PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD |
*7 | SOUS-ENSEMBLE DE TABLEAU DE BORD N° 1 |
*8 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
*9 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2 |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici 2. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici 3. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
Cliquer ici 4. DEPOSER LE PANNEAU LATERAL GAUCHE DE TABLEA ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ECLAIRAGE DE POIGNEE INTERIEURE GAUCHE (ENSEMBLE D'ECLAIRAGE INTERIEUR GAUCHE N° 1)
*a Pièce constitutive sans faisceau de câbles branché
(éclairage de poignée intérieure gauche (ensemble d'éclairag ...
Circuit du signal de marche arrière
DESCRIPTION L'ensemble d'autoradio et d'affichage reçoit un signal de marche arrière transmis par le relais BKUP LP. SCHEMA DE CABLAGE
PROCEDURE
1.
VERIFIER LE FONCTIONNEMENT DU FEU DE RECUL
(a) Mettre le levier de changement de vitesse en position R et vérifier si les feux de ...
