Toyota Camry Manuel de réparation XV50 (2011–2019): Verification
VERIFICATION
PROCEDURE

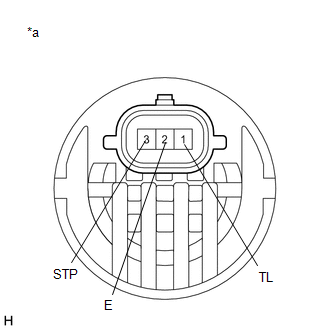

1. VERIFIER LA LED DE FEU COMBINE ARRIERE (fabrication TMC)
*a | Pièce constitutive sans faisceau de câbles branché (LED de feu combiné arrière) |
(a) Appliquer la tension de la batterie sur la LED de feu combiné arrière et s'assurer que l'éclairage s'allume.
OK:
Condition | Condition spécifiée |
---|---|
Batterie positive (+) → Borne 1 (TL) Batterie négative (-) → Borne 2 (E) |
Le feu arrière s'allume |
Batterie positive (+) → Borne 3 (STP) Batterie négative (-) → Borne 2 (E) |
Le feu stop s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer la LED de feu combiné arrière.

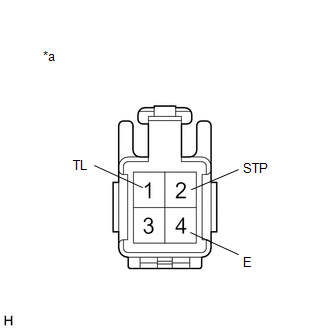

2. VERIFIER L'ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE (pour feu de recul de type à ampoule de fabrication TMMK)
*a | Pièce constitutive sans faisceau de câbles branché (ensemble de feu combiné arrière gauche) |
(a) Appliquer la tension de la batterie sur l'ensemble de feu combiné arrière gauche et s'assurer que l'éclairage s'allume.
OK:
Condition | Condition spécifiée |
---|---|
Batterie positive (+) → Borne 1 (TL) Batterie négative (-) → Borne 4 (E) |
Le feu arrière s'allume |
Batterie positive (+) → Borne 2 (STP) Batterie négative (-) → Borne 4 (E) |
Le feu stop s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de feu combiné arrière gauche.

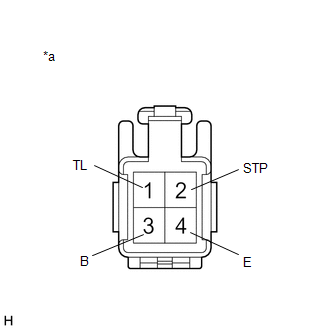

3. VERIFIER L'ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE (pour feu de recul de type à LED de fabrication TMMK)
*a | Pièce constitutive sans faisceau de câbles branché (ensemble de feu combiné arrière gauche) |
(a) Appliquer la tension de la batterie sur l'ensemble de feu combiné arrière gauche et s'assurer que l'éclairage s'allume.
OK:
Condition | Condition spécifiée |
---|---|
Batterie positive (+) → Borne 1 (TL) Batterie négative (-) → Borne 4 (E) |
Le feu arrière et le feu latéral s'allument |
Batterie positive (+) → Borne 2 (STP) Batterie négative (-) → Borne 4 (E) |
Le feu stop s'allume |
Batterie positive (+) → Borne 3 (B) Batterie négative (-) → Borne 4 (E) |
Le clignotant s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de feu combiné arrière gauche.
4. VERIFIER L'ENSEMBLE DE FEU COMBINE ARRIERE DROIT (pour feu de recul de type à ampoule de fabrication TMMK)
*a | Pièce constitutive sans faisceau de câbles branché (Ensemble de feu combiné arrière droit) |
(a) Appliquer la tension de la batterie sur l'ensemble de feu combiné arrière droit et s'assurer que l'éclairage s'allume.
OK:
Condition | Condition spécifiée |
---|---|
Batterie positive (+) → Borne 1 (TL) Batterie négative (-) → Borne 4 (E) |
Le feu arrière s'allume |
Batterie positive (+) → Borne 2 (STP) Batterie négative (-) → Borne 4 (E) |
Le feu stop s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de feu combiné arrière droit.
5. VERIFIER L'ENSEMBLE DE FEU COMBINE ARRIERE DROIT (pour feu de recul de type à LED de fabrication TMMK)
*a | Pièce constitutive sans faisceau de câbles branché (Ensemble de feu combiné arrière droit) |
(a) Appliquer la tension de la batterie sur l'ensemble de feu combiné arrière droit et s'assurer que l'éclairage s'allume.
OK:
Condition | Condition spécifiée |
---|---|
Batterie positive (+) → Borne 1 (TL) Batterie négative (-) → Borne 4 (E) |
Le feu arrière et le feu latéral s'allument |
Batterie positive (+) → Borne 2 (STP) Batterie négative (-) → Borne 4 (E) |
Le feu stop s'allume |
Batterie positive (+) → Borne 3 (B) Batterie négative (-) → Borne 4 (E) |
Le clignotant s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de feu combiné arrière droit.
