DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER L'AMPOULE DE FEU LATERAL ARRIERE (pour feu de recul de type à ampoule)

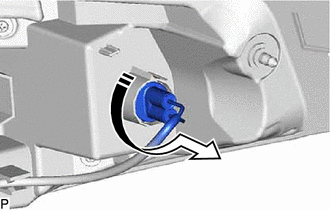

(a) Tourner la douille de feu combiné arrière et le câble avec l'ampoule de feu latéral arrière comme indiqué sur le schéma pour débrancher l'ensemble.
|
Déposer dans ce sens |
(b) Déposer l'ampoule de feu latéral arrière de la douille et du câble de feu combiné arrière.
2. DEPOSER L'AMPOULE DE CLIGNOTANT ARRIERE (pour feu de recul de type à ampoule)

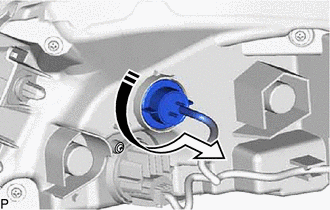

(a) Tourner la douille de feu combiné arrière et le câble avec l'ampoule de clignotant arrière comme indiqué sur le schéma pour débrancher l'ensemble.
|
Déposer dans ce sens |
(b) Déposer l'ampoule de clignotant arrière de la douille et du câble de feu combiné arrière.
3. DEPOSER LA LED DE FEU COMBINE ARRIERE (fabrication TMC)

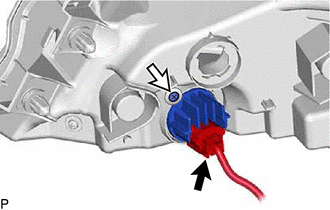

| (a) Débrancher le connecteur. |
|
(b) Déposer la vis.

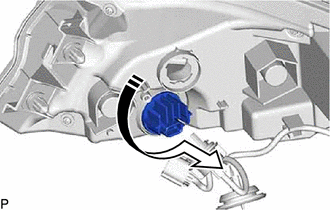

(c) Faire tourner la LED de feu combiné arrière comme indiqué sur le schéma pour la déposer.
|
Déposer dans ce sens |
4. DEPOSER LE JOINT D'ETANCHEITE DE FEU COMBINE ARRIERE (fabrication TMC)

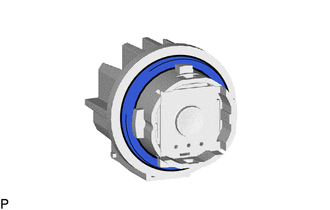

| (a) Déposer le joint d'étanchéité de feu combiné arrière. REMARQUE: Une fois que le joint d'étanchéité de feu combiné arrière est déposé, veiller à le remplacer par un élément neuf. Le non-respect de cette consigne peut provoquer une entrée d'eau. |
|
5. DEPOSER LA DOUILLE ET LE CABLE DE FEU COMBINE ARRIERE (fabrication TMC)

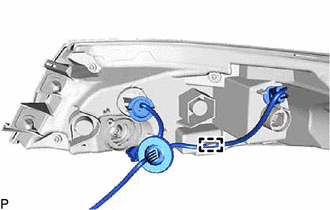

| (a) Libérer l'attache pour déposer la douille et le câble de feu combiné arrière. |
|
6. DEPOSER LE CORPS ET LA LENTILLE DE FEU COMBINE ARRIERE (fabrication TMC)
Depose
