DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS
Cliquer ici
2. DEPOSER LE PLATEAU DE CACHE DE ROUE DE SECOURS
Cliquer ici
3. DEPOSER LE CROCHET D'HABILLAGE DE COMPARTIMENT A BAGAGES N° 1
Cliquer ici
4. DEPOSER LE CACHE DE GACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
5. DEPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE
Cliquer ici
6. DEPOSER LE CACHE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES DROIT (pour côté droit)
Cliquer ici
7. DEPOSER LE CACHE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES GAUCHE (pour côté gauche)
Cliquer ici
8. DEPOSER LE COUVERCLE DE FEU COMBINE ARRIERE

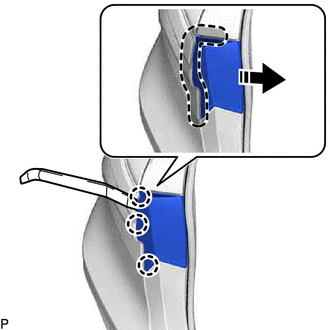

(a) A l'aide d'un extracteur de moulure, libérer les 3 griffes comme indiqué sur le schéma.
![]() |
Introduire l'extracteur de moulure à cet endroit |
![]() |
Déposer dans ce sens |

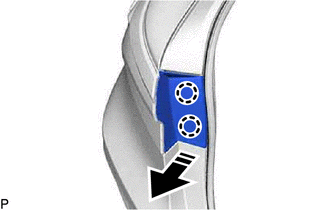

(b) Libérer les 2 griffes pour déposer le cache d'éclairage de feu combiné arrière comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
9. DEPOSER L'ENSEMBLE DE FEU COMBINE ARRIERE

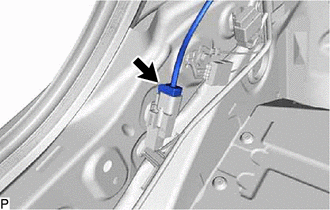

(a) Débrancher le connecteur. |
|

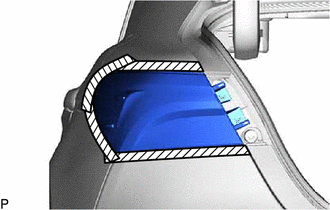

(b) Appliquer du ruban adhésif de protection autour de l'ensemble de feu combiné arrière comme indiqué sur le schéma.
![]() |
Ruban adhésif de protection |

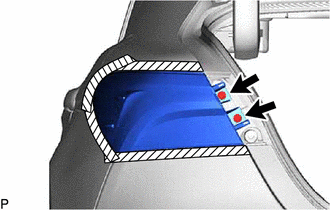

(c) Déposer les 2 vis. |
|

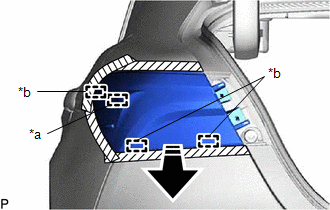

(d) Tirer sur l'ensemble de feu combiné arrière vers l'arrière du véhicule, comme indiqué sur le schéma, afin de libérer la goupille et les 3 guides, puis séparer l'ensemble de feu combiné arrière.
REMARQUE:
Afin d'éviter que l'ensemble de feu combiné arrière ne tombe lors de la libération de la goupille et des guides, maintenir légèrement l'ensemble de feu combiné arrière.
*a | Goupille |
*b | Guide |
![]() |
Déposer dans ce sens |

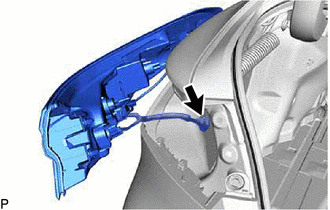

(e) Libérer l'oeillet pour déposer l'ensemble de feu combiné arrière. |
|
