PIECES CONSTITUTIVES

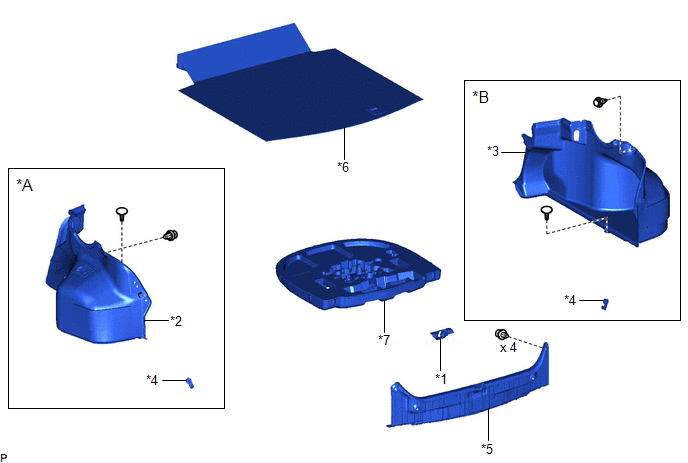

SCHEMA
|
*A | pour côté gauche |
*B | pour côté droit |
|
*1 | CACHE DE GACHE DE PORTE DE COMPARTIMENT A BAGAGES |
*2 | CACHE D'HABILLAGE INTERIEUR DE COMPARTIMENT A BAGAGES GAUCHE |
|
*3 | CACHE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES DROIT |
*4 | CROCHET D'HABILLAGE DE COMPARTIMENT A BAGAGES N° 1 |
|
*5 | PLAQUE DE FINITION DE PLANCHER ARRIERE |
*6 | ENSEMBLE DE CACHE DE ROUE DE SECOURS |
|
*7 | PLATEAU DE CACHE DE ROUE DE SECOURS |
- | - |

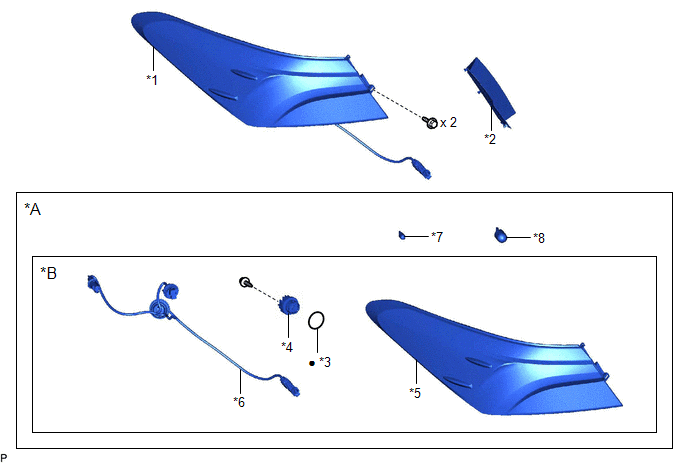

SCHEMA
|
*A | Pour feu de recul de type à ampoule |
*B | fabrication TMC |
|
*1 | ENSEMBLE DE FEU COMBINE ARRIERE |
*2 | COUVERCLE DE FEU COMBINE ARRIERE |
|
*3 | JOINT D'ETANCHEITE DE FEU COMBINE ARRIERE |
*4 | LED DE FEU COMBINE ARRIERE |
|
*5 | CORPS ET LENTILLE DE FEU COMBINE ARRIERE |
*6 | CABLE ET DOUILLE DE FEU COMBINE ARRIERE |
|
*7 | AMPOULE DE FEU LATERAL ARRIERE |
*8 | AMPOULE DE CLIGNOTANT ARRIERE |
|
● | Pièce non réutilisable |
- | - |
