DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du capteur de rapport air/carburant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Vérification après réparation |
|
|
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1
Cliquer ici
.gif)
2. DEPOSER LE CAPTEUR DE RAPPORT AIR/CARBURANT

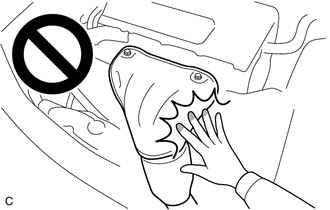

ATTENTION:
Pour éviter les brûlures, ne pas toucher le moteur, le collecteur d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.
.png)

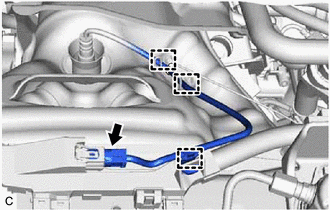

| (a) Libérer les 3 attaches de faisceau de câbles. |
|
(b) Débrancher le connecteur du capteur de rapport air/carburant.

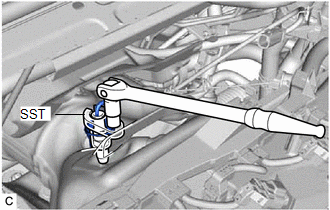

| (c) A l'aide du SST, déposer le capteur de rapport air/carburant du collecteur d'échappement (TWC: catalyseur avant). SST: 09224-00012 REMARQUE: Si le capteur de rapport air/carburant a subi un choc ou une chute, le remplacer. |
|
