Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE CAPTEUR DE RAPPORT AIR/CARBURANT

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1 (HA1A) - 2 (+B)

20°C (68°F)

1,6 à 3,2 Ω

1 (HA1A) - 4 (A1A-)

En permanence

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de rapport air/carburant.

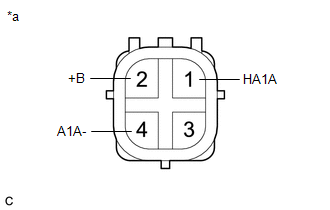

*a

Pièce constitutive sans faisceau de câbles branché

(Capteur de rapport air/carburant)
