REPOSE

PROCEDURE

1. REPOSER LE CAPTEUR DE RAPPORT AIR/CARBURANT

CONSEIL:

Effectuer la procédure de "Vérification après réparation" après avoir remplacé le capteur de rapport air/carburant.

Cliquer ici

(a) A l'aide du SST, reposer le capteur de rapport air/carburant sur le collecteur d'échappement (TWC: catalyseur avant).

SST: 09224-00012

Torque:

Couple de serrage prescrit :

44 N·m {449 kgf·cm, 32 ft·lbf}

REMARQUE:

Si le capteur de rapport air/carburant a subi un choc ou une chute, le remplacer.

CONSEIL:

  • Calculer la valeur de la clé dynamométrique lorsque vous modifiez la longueur de bras de levier de la clé dynamométrique.

    Cliquer ici

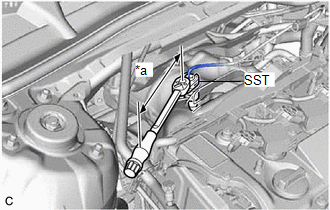

  • Lors de l'utilisation du SST (longueur de bras de levier de 30 mm (1,18 po)) + clé dynamométrique (longueur de bras de levier de 180 mm (7,09 po)):

    37,7 N*m (384 kgf*cm, 28 lbf*pi)

*a

Longueur de bras de levier de clé dynamométrique

(b) Rebrancher le connecteur du capteur de rapport air/carburant.

*a

Bande de fixation

*b

Attache de faisceau de câbles

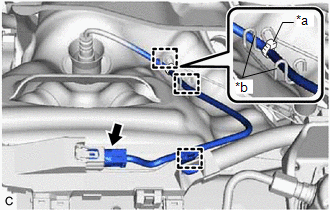

(c) Engager les 3 attaches de faisceau de câbles pour positionner la bande de fixation comme indiqué sur le schéma.

2. REPOSER LE SOUS-ENSEMBLE DE CACHE N° 1 DU MOTEUR

Cliquer ici

3. RECHERCHER UNE FUITE EVENTUELLE DE GAZ D'ECHAPPEMENT

Cliquer ici

4. EFFECTUER L'INITIALISATION

(a) Effectuer la procédure de "Vérification après réparation" après avoir remplacé le capteur de rapport air/carburant.

Cliquer ici
