Toyota Camry Manuel de réparation XV50 (2011–2019): Capteur De Rapport Air/carburant (pour Capteur 2)

Pieces Constitutives

PIECES CONSTITUTIVES

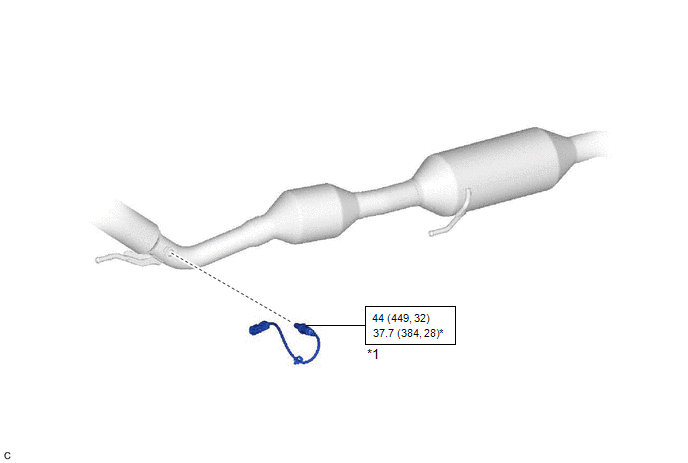

SCHEMA

*1

CAPTEUR DE RAPPORT AIR/CARBURANT

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

*

Usage du SST requis

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du capteur de rapport air/carburant sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

  • Remplacement du capteur de rapport air/carburant (capteur 2)
  • La fuite de gaz du système d'échappement est à réparer

Vérification après réparation

  • Mauvais ralenti, etc.
  • Fonction de démarrage du moteur, etc.

PROCEDURE

1. DEPOSER LE CAPTEUR DE RAPPORT AIR/CARBURANT

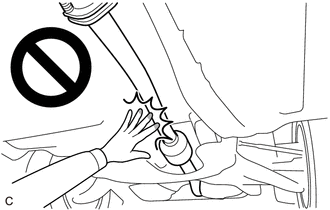

ATTENTION:

Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.

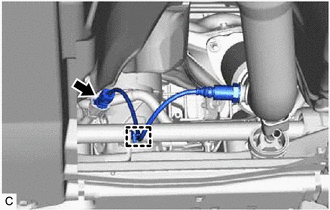

(a) Libérer l'attache de faisceau de câbles.

(b) Débrancher le connecteur du capteur de rapport air/carburant.

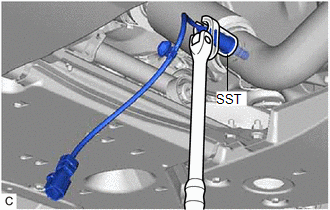

(c) A l'aide du SST, déposer le capteur de rapport air/carburant de l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière).

SST: 09224-00012

REMARQUE:

Si le capteur de rapport air/carburant a subi un choc ou une chute, le remplacer.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE CAPTEUR DE RAPPORT AIR/CARBURANT

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1 (HA1B) - 2 (+B)

20°C (68°F)

2 à 6 Ω

1 (HA1B) - 4 (A1B-)

En permanence

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de rapport air/carburant.

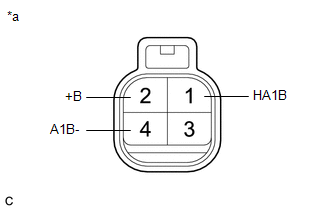

*a

Pièce constitutive sans faisceau de câbles branché

(Capteur de rapport air/carburant)

Repose

REPOSE

PROCEDURE

1. REPOSER LE CAPTEUR DE RAPPORT AIR/CARBURANT

CONSEIL:

Effectuer la procédure de "Vérification après réparation" après avoir remplacé le capteur de rapport air/carburant.

Cliquer ici

(a) A l'aide du SST, reposer le capteur de rapport air/carburant sur l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière).

SST: 09224-00012

Torque:

Couple de serrage prescrit :

44 N·m {449 kgf·cm, 32 ft·lbf}

REMARQUE:

Si le capteur de rapport air/carburant a subi un choc ou une chute, le remplacer.

CONSEIL:

  • Calculer la valeur de la clé dynamométrique lorsque vous modifiez la longueur de bras de levier de la clé dynamométrique.

    Cliquer ici

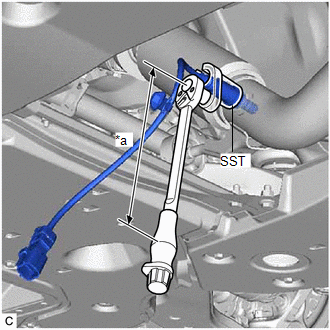

  • Lors de l'utilisation du SST (longueur de bras de levier de 30 mm (1,18 po)) + clé dynamométrique (longueur de bras de levier de 180 mm (7,09 po)):

    37,7 N*m (384 kgf*cm, 28 lbf*pi)

*a

Longueur de bras de levier de clé dynamométrique

(b) Rebrancher le connecteur du capteur de rapport air/carburant.

(c) Placer l'attache du faisceau de câbles.

2. RECHERCHER UNE FUITE EVENTUELLE DE GAZ D'ECHAPPEMENT

Cliquer ici

3. EFFECTUER L'INITIALISATION

(a) Effectuer la procédure de "Vérification après réparation" après avoir remplacé le capteur de rapport air/carburant.

Cliquer ici
