Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES

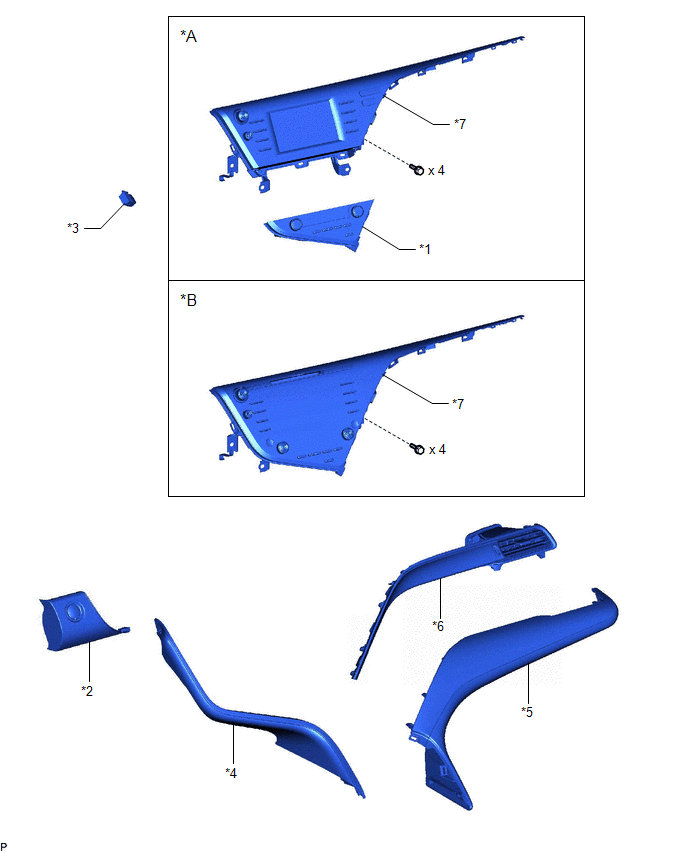

SCHEMA
|
*A | pour affichage 7 pouce |
*B | pour affichage 8 pouce |
|
*1 | ENSEMBLE DE COMMANDE DE CLIMATISATION |
*2 | ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD |
|
*3 | SIGNAL SONORE D'AVERTISSEMENT DE DISTANCE N° 1 |
*4 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
|
*5 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
*6 | ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 3 |
|
*7 | ENSEMBLE D'AUTORADIO ET SYSTEME D'AFFICHAGE AVEC SUPPORT |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2
Cliquer ici
3. DEPOSER L'ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD
Cliquer ici
4. DEPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD
Cliquer ici
5. DEPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION (pour affichage 7 pouce)
Cliquer ici
6. DEPOSER L'ENSEMBLE D'AUTORADIO AVEC SUPPORT (pour écran 7 pouce)
Cliquer ici
7. DEPOSER L'ENSEMBLE D'AUTORADIO AVEC SUPPORT (pour écran 8 pouce)
Cliquer ici
8. DEPOSER LE SIGNAL SONORE D'AVERTISSEMENT DE DISTANCE N° 1

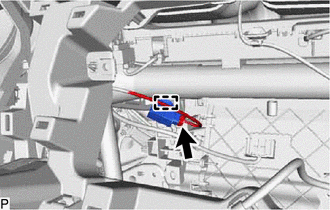

| (a) Libérer l'attache. |
|
(b) Débrancher le connecteur pour déposer l'avertisseur sonore de distance n° 1.
Repose
REPOSE
PROCEDURE
1. REPOSER LE SIGNAL SONORE D'AVERTISSEMENT DE DISTANCE N° 1
(a) Brancher le connecteur.
(b) Engager l'attache pour reposer l'avertisseur sonore de distance n° 1.
2. REPOSER L'ENSEMBLE D'AUTORADIO AVEC SUPPORT (pour écran 7 pouce)
Cliquer ici
.gif)
3. REPOSER L'ENSEMBLE D'AUTORADIO AVEC SUPPORT (pour écran 8 pouce)
Cliquer ici
4. REPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION (pour affichage 7 pouce)
Cliquer ici
5. REPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD
Cliquer ici
6. REPOSER L'ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD
Cliquer ici
7. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2
Cliquer ici
8. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
