Pieces Constitutives
PIECES CONSTITUTIVES

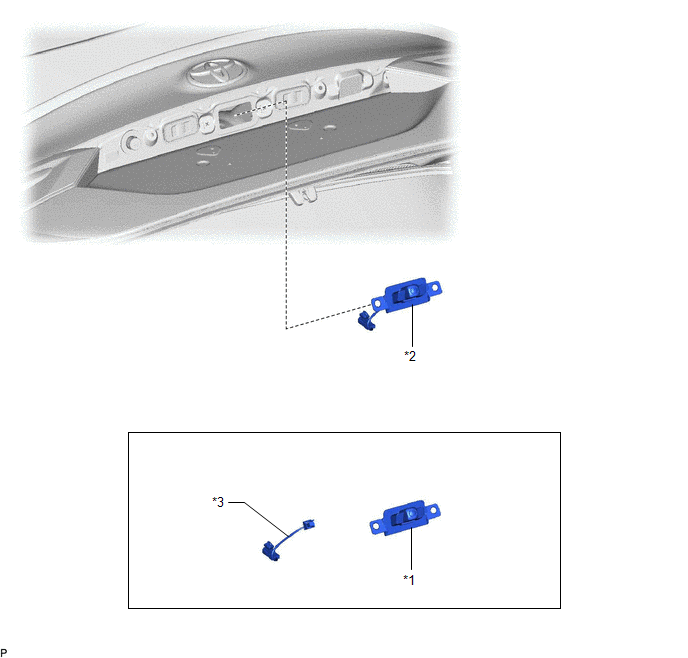

SCHEMA
|
*1 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
*2 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE AVEC CABLE |
|
*3 | CABLE DE CAMERA DE TELEVISION |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de caméra de télévision arrière sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Ensemble de caméra de télévision arrière (avec système de moniteur d'aide au stationnement) |
| Système de moniteur d'aide au stationnement |
|
|
Ensemble de caméra de télévision arrière (avec système de moniteur de rétroviseur panoramique) |
| Système de moniteur de rétroviseur panoramique |
|
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici .gif)
2. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE AVEC CABLE

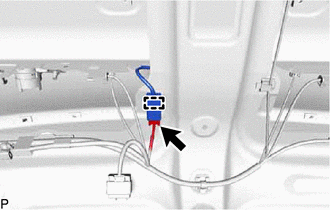

| (a) Débrancher le connecteur. |
|
(b) Libérer l'attache.

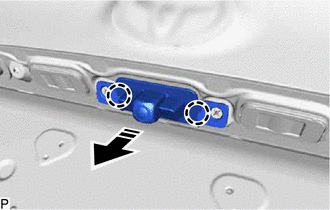

(c) Libérer les 2 griffes pour déposer l'ensemble de caméra de télévision arrière avec câble comme indiqué sur le schéma.
 |
Déposer dans ce sens |
3. DEPOSER LE CABLE DE CAMERA DE TELEVISION

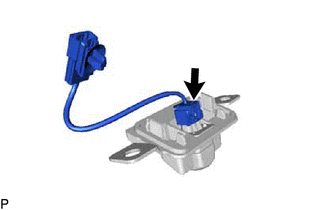

| (a) Débrancher le connecteur pour déposer le câble de caméra de télévision. |
|
4. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
2. REPOSER LE CABLE DE CAMERA DE TELEVISION
(a) Brancher le connecteur pour reposer le câble de caméra de télévision.
3. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE AVEC CABLE

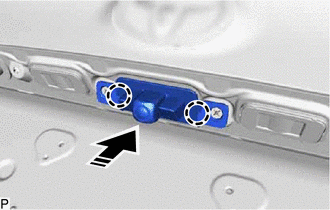

(a) Engager les 2 griffes pour reposer l'ensemble de caméra de télévision arrière avec câble comme indiqué sur le schéma.
.png) |
Poser dans ce sens |
(b) Engager l'attache.
(c) Brancher le connecteur.
4. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici .gif)
5. EFFECTUER LE CALIBRAGE (avec système de moniteur d'aide au stationnement)
Cliquer ici
6. PROCEDER AU CALIBRAGE (avec système de moniteur de rétroviseur panoramique)
Cliquer ici
