Pieces Constitutives
PIECES CONSTITUTIVES

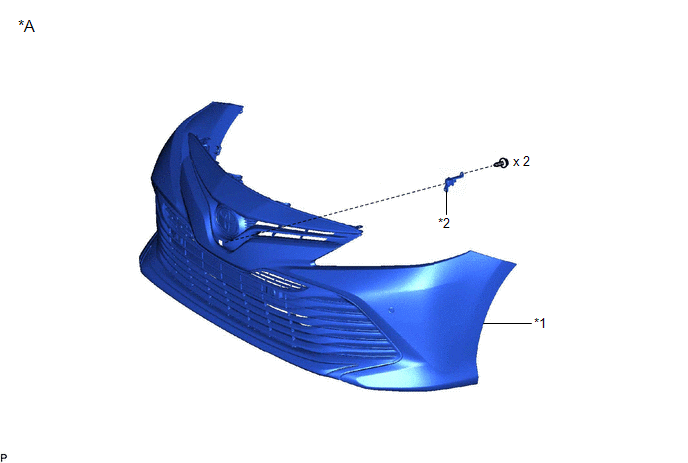

SCHEMA
|
*A | pour calandre de type à barre |
- | - |
|
*1 | ENSEMBLE DE PARE-CHOCS AVANT |
*2 | ENSEMBLE DE CAMERA DE TELEVISION AVANT |

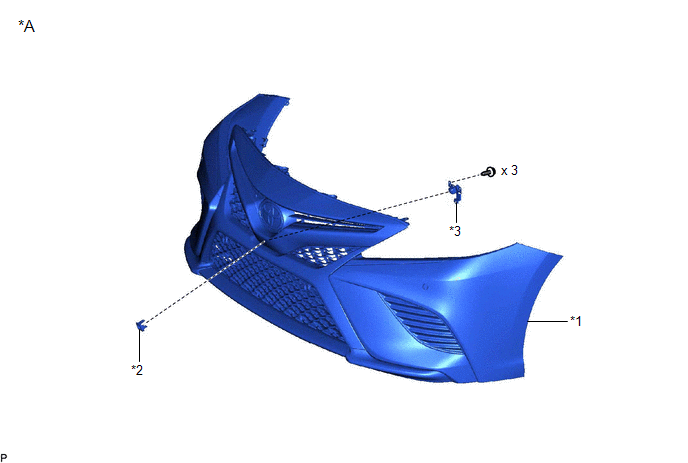

SCHEMA
|
*A | pour calandre de type à grille |
- | - |
|
*1 | ENSEMBLE DE PARE-CHOCS AVANT |
*2 | INSERT DE BOUCLIER DE PARE-CHOCS AVANT |
|
*3 | ENSEMBLE DE CAMERA DE TELEVISION AVANT |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de caméra de télévision avant sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Ensemble de caméra de télévision avant |
Réglage de la vue avant de la caméra de télévision |
Système de moniteur de rétroviseur panoramique |
|
|
Ensemble de pare-chocs avant |
|
|
|
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT (pour calandre de type à barre)

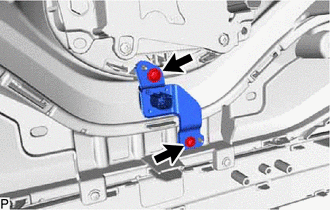

| (a) Déposer les 2 vis. |
|

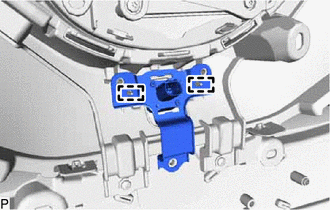

| (b) Libérer les 2 guides pour déposer l'ensemble de caméra de télévision avant. |
|
3. DEPOSER L'INSERT DE BOUCLIER DE PARE-CHOCS (pour calandre de type à grille)
Cliquer ici
4. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT (pour calandre de type à grille)

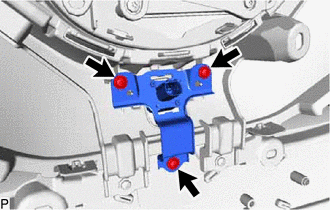

| (a) Déposer les 3 vis. |
|

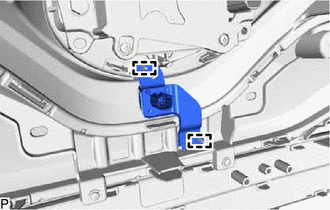

| (b) Libérer les 2 guides pour déposer l'ensemble de caméra de télévision avant. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT (pour calandre de type à barre)
(a) Engager les 2 guides.
(b) Reposer l'ensemble de caméra de télévision avant avec les 2 vis.
2. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT (pour calandre de type à grille)
(a) Engager les 2 guides.
(b) Reposer l'ensemble de caméra de télévision avant avec les 3 vis.
3. REPOSER L'INSERT DE BOUCLIER DE PARE-CHOCS (pour calandre de type à grille)
Cliquer ici
4. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
5. EFFECTUER LE CALIBRAGE
Cliquer ici
