Pieces Constitutives
PIECES CONSTITUTIVES

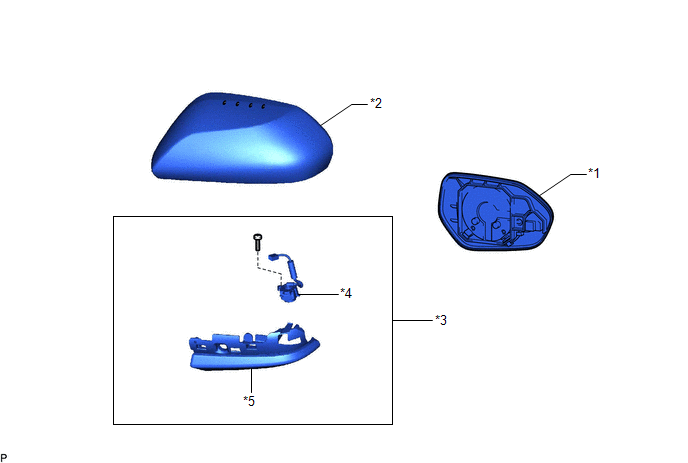

SCHEMA
|
*1 | RETROVISEUR EXTERIEUR |
*2 | CACHE DE RETROVISEUR EXTERIEUR |
|
*3 | CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR AVEC ENSEMBLE DE CAMERA DE TELEVISION LATERALE |
*4 | ENSEMBLE DE CAMERA DE TELEVISION LATERALE |
|
*5 | ENSEMBLE DE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de caméra de télévision sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Réglage de la vue de la caméra de télévision latérale |
Système de moniteur de rétroviseur panoramique |
|
CONSEIL:
PROCEDURE
1. DEPOSER LE RETROVISEUR EXTERIEUR
Cliquer ici
2. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR AVEC CAMERA DE TELEVISION LATERALE
Cliquer ici
4. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION LATERALE

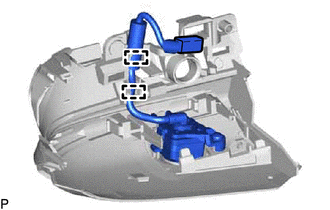

| (a) Libérer les 2 guides. |
|

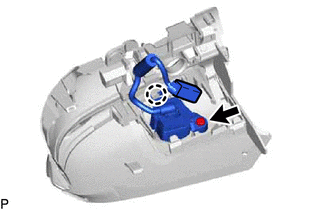

| (b) Déposer la vis. |
|
(c) Libérer la griffe pour déposer l'ensemble de caméra de télévision latérale de l'ensemble de cache d'orifice de rétroviseur extérieur.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION LATERALE
(a) Engager la griffe.
(b) Reposer l'ensemble de caméra de télévision latérale sur l'ensemble de cache d'orifice de rétroviseur extérieur avec la vis.
(c) Engager les 2 guides.
2. REPOSER L'ENSEMBLE DE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR AVEC CAMERA DE TELEVISION LATERALE
Cliquer ici
3. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR
Cliquer ici
4. REPOSER LE RETROVISEUR EXTERIEUR
Cliquer ici
5. EFFECTUER LE CALIBRAGE
Cliquer ici
