DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de rétroviseur extérieur avec cache sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Réglage de la vue de la caméra de télévision latérale |
Système de moniteur de rétroviseur panoramique |
|
CONSEIL:
PROCEDURE
1. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT (pour côté conducteur)
Cliquer ici
4. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)
Cliquer ici
5. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT
Cliquer ici
6. DEPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici

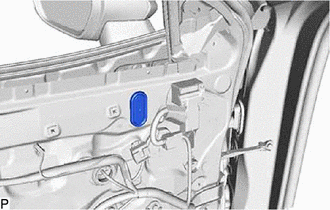

8. DEPOSER LE BOUCHON D'ORIFICE
| (a) Déposer le bouchon d'orifice. |
|
9. DEPOSER LE CACHE D'ORIFICE DE POSE DE RETROVISEUR EXTERIEUR

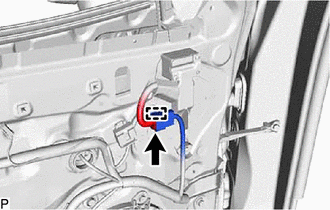

| (a) Débrancher le connecteur. |
|

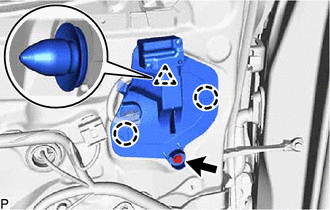

(b) Libérer l'attache.
|
(c) Déposer la vis. |
|
(d) Libérer l'agrafe et les 2 griffes pour déposer le cache d'orifice de pose de rétroviseur extérieur.

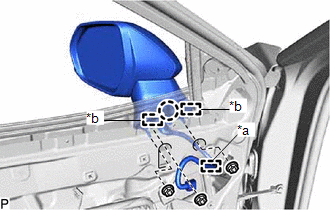

10. DEPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE
| (a) Libérer l'attache. |
|
(b) Déposer les 3 écrous.
(c) Libérer la griffe et les 2 guides, puis déposer l'ensemble de rétroviseur extérieur avec cache.
