PIECES CONSTITUTIVES

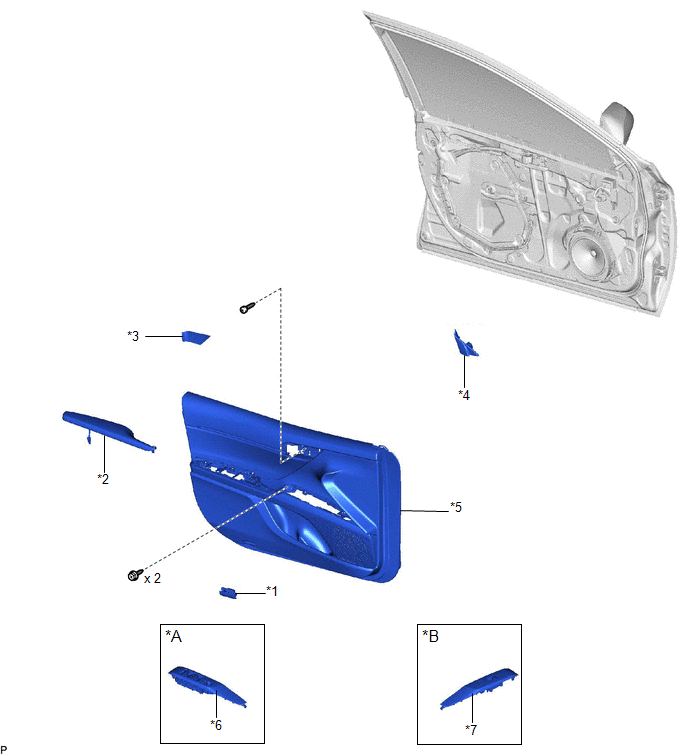

SCHEMA
*A | pour côté conducteur |
*B | pour côté passager avant |
*1 | ENSEMBLE D'ECLAIRAGE D'ACCUEIL |
*2 | ENSEMBLE D'ACCOUDOIR AVANT |
*3 | SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT |
*4 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
*5 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
*6 | CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX DE PORTE AVANT AVEC ENSEMBLE DE PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR |
*7 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |

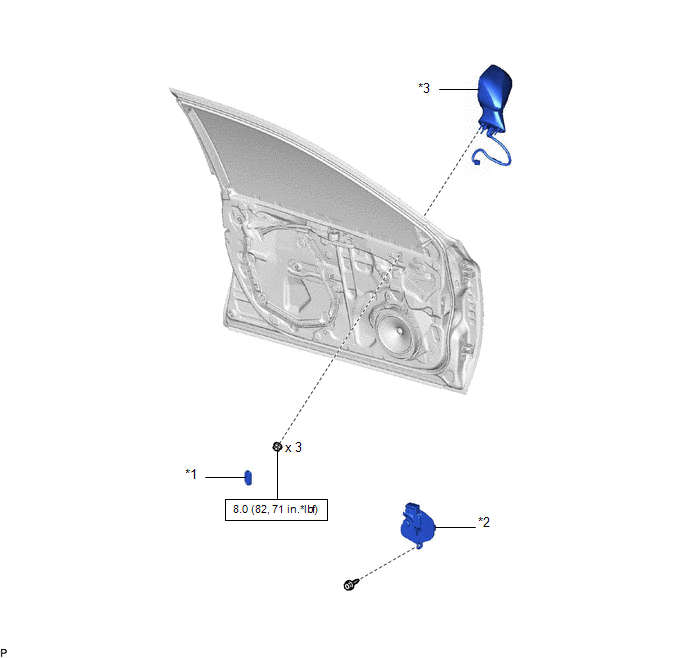

SCHEMA
*1 | BOUCHON D'ORIFICE |
*2 | CACHE D'ORIFICE DE POSE DE RETROVISEUR EXTERIEUR |
*3 | ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

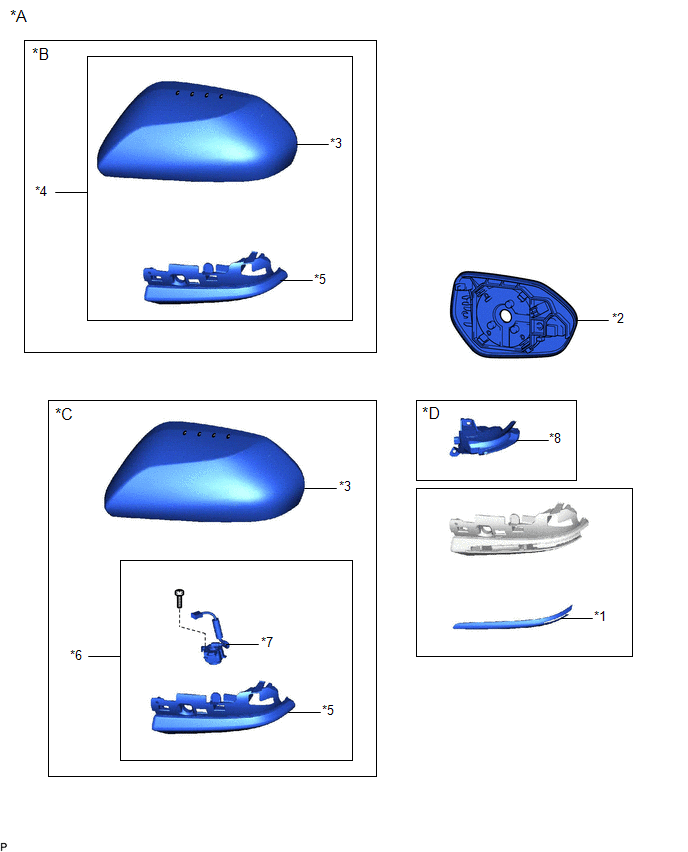

SCHEMA
*A | pour type A |
*B | sans système de moniteur de rétroviseur panoramique |
*C | avec système de moniteur de rétroviseur panoramique |
*D | avec clignotant latéral |
*1 | CACHE DE RETROVISEUR EXTERIEUR N° 2 |
*2 | RETROVISEUR EXTERIEUR |
*3 | CACHE DE RETROVISEUR EXTERIEUR |
*4 | CACHE DE RETROVISEUR EXTERIEUR AVEC CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR |
*5 | ENSEMBLE DE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR |
*6 | CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR AVEC ENSEMBLE DE CAMERA DE TELEVISION LATERALE |
*7 | ENSEMBLE DE CAMERA DE TELEVISION LATERALE |
*8 | ENSEMBLE DE CLIGNOTANT LATERAL |

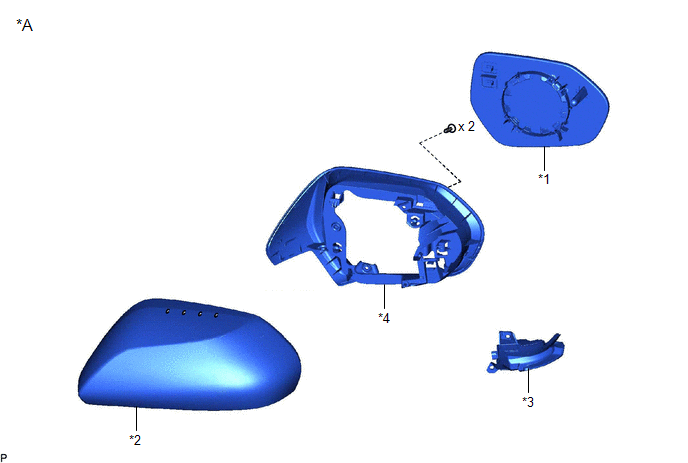

SCHEMA
*A | pour type B |
- | - |
*1 | RETROVISEUR EXTERIEUR |
*2 | CACHE DE RETROVISEUR EXTERIEUR |
*3 | ENSEMBLE DE CLIGNOTANT LATERAL |
*4 | LOGEMENT DE PARE-SOLEIL |
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CONTACTEUR AU VOLANT
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
*A avec système d'alerte de sortie de bande de circulation
- -
*a Pièce constitutive sans fais ...
Circuit du signal de vitesse du véhicule entre l'amplificateur de l'élément stéréo et le combiné d'instruments
DESCRIPTION L'ensemble d'amplificateur de l'élément stéréo reçoit un signal de vitesse du véhicule transmis par l'ensemble de combiné d'instruments pour commander la fonction ASL.
CONSEIL:
Une tension de 12 V ou 5 V est émise de chaque ECU vers l'ensemble de combiné d'instruments. Le ...
