PIECES CONSTITUTIVES

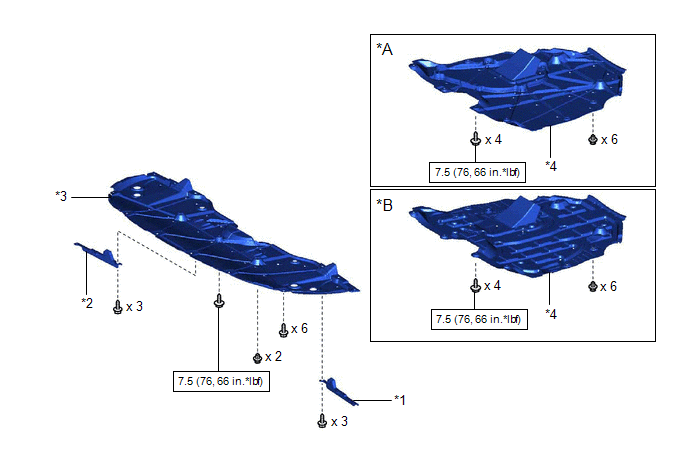

SCHEMA
|
*A | fabrication TMC |
*B | fabrication TMMK |
|
*1 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*2 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*3 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*4 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

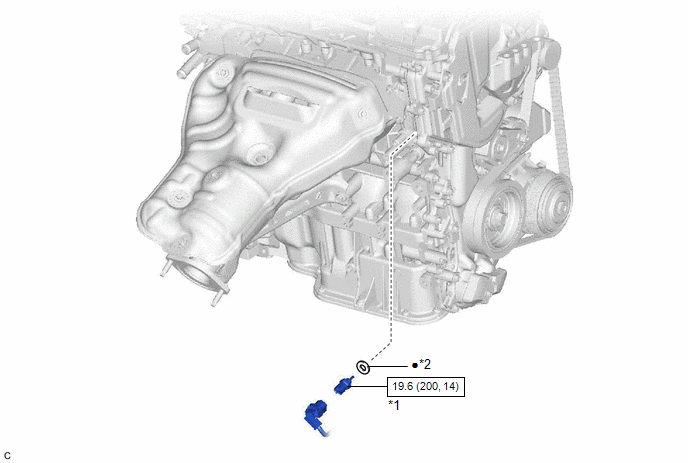

SCHEMA
|
*1 | CAPTEUR DE TEMPERATURE D'HUILE MOTEUR |
*2 | JOINT D'ETANCHEITE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
DeposeBoulon De Moyeu D'essieu Arriere (sans Système De Frein De Stationnement électrique)
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 BOUCHON D'ORIFICE DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT
*2 BOULON DE MOYEU D'ESSIEU ARRIERE
*3 DISQUE ARRIERE
*4 ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
*5 FLEXIBLE ARRIERE
...
Ampoule De Clignotant Avant
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 AMPOULE DE CLIGNOTANT AVANT
- - DeposeDEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côt ...
Repose
REPOSE PROCEDURE 1. REPOSER
PROVISOIREMENT L'ENSEMBLE DE BLOC DE CLIMATISATION (a) Engager les 2
griffes. (b) Reposer provisoirement l'ensemble de bloc de climatisation
sur l'ensemble de renfort de tableau de bord à l'aide des 3 boulons. 2.
REPOSER L'ENSEMBLE DE RENFORT DE T ...
