Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

PROCEDURE

1. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT

Cliquer ici

2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE

Cliquer ici

3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

4. DEPOSER L'ENSEMBLE DE SABOT DE PROTECTION DU MOTEUR N° 2

Cliquer ici

5. DEPOSER LE CAPTEUR DE TEMPERATURE D'HUILE MOTEUR

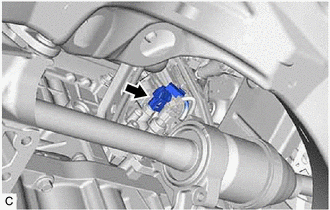

(a) Débrancher le connecteur du capteur de température d'huile moteur.

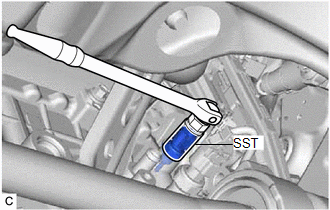

(b) A l'aide du SST, déposer le capteur de température d'huile moteur du sous-ensemble de bloc-cylindres.

SST: 09817-33191

REMARQUE:

Si le capteur de température d'huile moteur a subi un choc ou une chute, le remplacer.

(c) Déposer le joint d'étanchéité du capteur de température d'huile moteur.
