Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de le sous-ensemble d'entrée d'eau avec thermostat sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

La borne de la batterie est débranchée/rebranchée

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

système de sonar de détection de distance intelligent*1

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

*1: Lors de l'apprentissage à l'aide du Techstream.

Cliquer ici

REMARQUE:

Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR

Cliquer ici

2. DEPOSER L'ENSEMBLE DE GENERATEUR

Cliquer ici

3. DEBRANCHER LA DURITE DE RADIATEUR N° 2

Cliquer ici

4. DEPOSER LE SOUS-ENSEMBLE D'ENTREE D'EAU AVEC THERMOSTAT

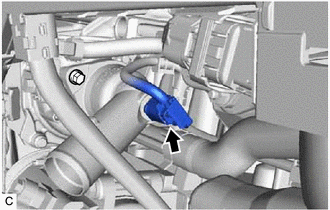

(a) Débrancher le connecteur du sous-ensemble d'entrée d'eau avec thermostat.

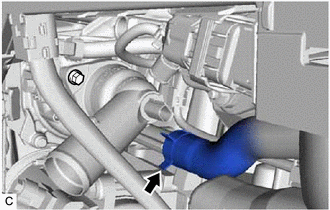

(b) Faire coulisser l'agrafe et débrancher la durite de dérivation d'eau n° 7 du sous-ensemble d'entrée d'eau avec thermostat.

REMARQUE:

  • Ne pas exercer de pression sur le sous-ensemble d'entrée d'eau avec thermostat lors du débranchement de la durite de dérivation d'eau n° 7.
  • Veiller à ne pas endommager le sous-ensemble d'entrée d'eau avec thermostat.

CONSEIL:

Lors du débranchement de la durite de dérivation d'eau n° 7, faire glisser l'agrafe, faire tourner la durite et l'extraire tout droit du tuyau en tirant dessus.

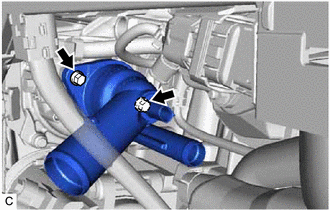

(c) A l'aide d'une clé à douille de 8 mm, déposer les 2 boulons et le sous-ensemble d'entrée d'eau avec thermostat.

(d) Déposer le joint d'étanchéité du sous-ensemble d'entrée d'eau avec thermostat.
