Toyota Camry et,
Toyota Partner.
Toyota Camry et,
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS
Cliquer ici .gif)
2. DEPOSER LE PLATEAU DE CACHE DE ROUE DE SECOURS
Cliquer ici
3. DEPOSER LE CROCHET D'HABILLAGE DE COMPARTIMENT A BAGAGES N° 1
Cliquer ici
4. DEPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE
Cliquer ici
5. DEPOSER LE CACHE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES GAUCHE
Cliquer ici
6. DEPOSER LE DISPOSITIF DE RETENUE DE VERROUILLAGE DE TRAPPE A CARBURANT

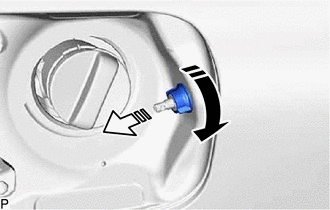

(a) Tourner et déposer le dispositif de retenue de verrouillage de trappe à carburant dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.
.png) |
Tourner dans ce sens (1) |
.png) |
Déposer dans ce sens (2) |
7. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE TRAPPE A CARBURANT AVEC MOTEUR

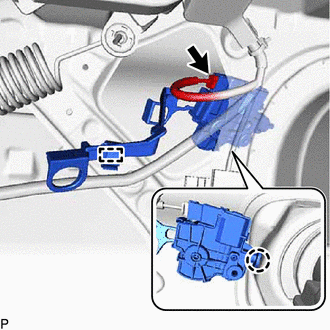

| (a) Libérer l'attache. |
|
(b) Libérer la griffe.
(c) Débrancher le connecteur pour déposer l'ensemble de verrou de trappe à carburant avec moteur.
