1. VERIFIER L'ENSEMBLE DE VERROUILLAGE DE TRAPPE A CARBURANT AVEC MOTEUR
(a) Vérifier le fonctionnement de l'ensemble de verrouillage de trappe à carburant avec moteur (fonctionnement du moteur).
(1) Appliquer la tension de la batterie sur le connecteur d'ensemble de verrouillage de trappe à carburant avec moteur et vérifier le fonctionnement de l'ensemble de verrouillage de trappe à carburant avec moteur.
|

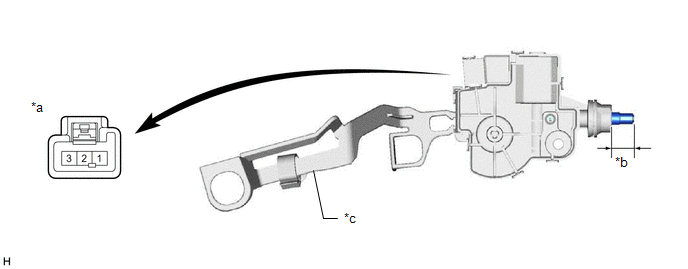

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de serrure de trappe à carburant avec moteur) |
*b | Course de l'arbre |
|
*c | Levier |
- | - |
OK:
|
Branchement de la batterie |
Condition spécifiée |
|---|---|
|
Batterie positive (+) → Borne 1 Batterie négative (-) → Borne 2 |
Bras non étendu |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de verrouillage de trappe à carburant avec moteur.
(b) Mesurer la course de l'arbre.
Standard:
|
Zone | Condition |
Condition spécifiée |
|---|---|---|
|
Course de l'arbre | Levier tiré |
16,05 mm (0,632 in.) |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de verrouillage de trappe à carburant avec moteur.
