DEPOSE
PROCEDURE
1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici .gif)
2. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES

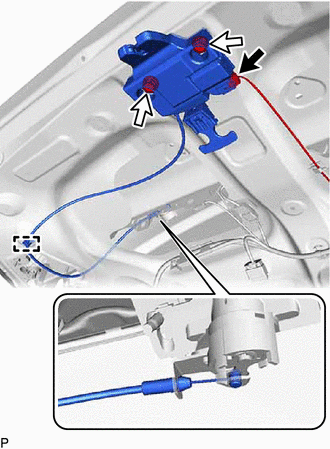

| (a) Débrancher le connecteur. |
|
(b) Libérer l'attache.
(c) Débrancher le sous-ensemble de câble de commande de verrouillage de porte de compartiment à bagages de l'ensemble de barillet de serrure de porte de compartiment à bagages.
(d) Déposer les 2 boulons et l'ensemble de serrure de porte de compartiment à bagages.
3. DEPOSER LA POIGNEE INTERIEURE DE PORTE DE COMPARTIMENT A BAGAGES

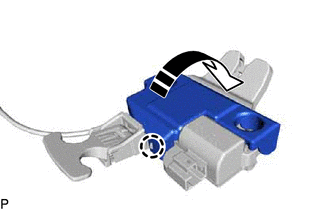

(a) Libérer la griffe comme indiqué sur le schéma.
.png) |
Déposer dans ce sens |

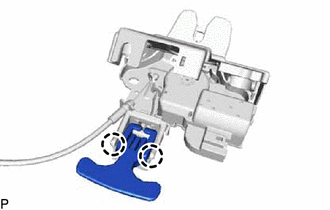

| (b) Libérer les 2 griffes. |
|

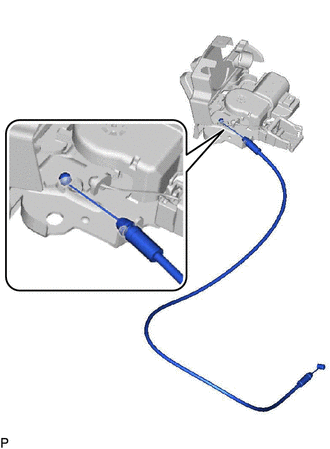

(c) Débrancher le câble pour déposer la poignée intérieure de porte de compartiment à bagages.
4. DEPOSER LE SOUS-ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE PORTE DE COMPARTIMENT A BAGAGES (pour fabrication TMMK)
| (a) Déposer le sous-ensemble de câble de verrouillage centralisé de porte de compartiment à bagages. |
|
