VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES
(a) Vérifier le fonctionnement du moteur de serrure de porte.

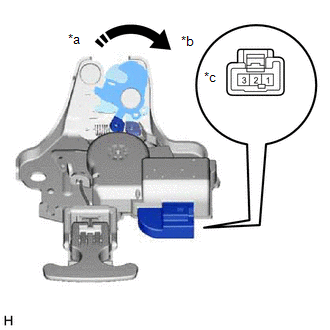

| (1) Amener la serrure de porte en position de fermeture (verrouillage). |
|
(2) Appliquer la tension de la batterie sur le moteur de serrure de porte et vérifier le fonctionnement du moteur de serrure de porte.
OK:
|
Branchement de la batterie |
Résultat |
|---|---|
| Batterie positive (+) → Borne 1 Batterie négative (-) → Borne 2 |
Opération d'ouverture (déverrouillage) du moteur de serrure de porte de compartiment à bagages |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte de compartiment à bagages.
(b) Vérifier le fonctionnement du contacteur d'éclairage d'accueil de porte de compartiment à bagages.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
2 - 3 | Fermé (verrouillé) |
10 kΩ minimum |
|
2 - 3 | Ouvert (déverrouillé) |
En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte de compartiment à bagages.
