DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici .gif)
PROCEDURE
1. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici
2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE
Cliquer ici
3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
4. DEPOSER L'ENSEMBLE DE SABOT DE PROTECTION DU MOTEUR N° 2
Cliquer ici
5. VIDANGER L'HUILE MOTEUR
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE CARTER D'HUILE N° 2
Cliquer ici
7. DEPOSER LE CAPTEUR DE NIVEAU D'HUILE MOTEUR
(a) Débrancher le connecteur de capteur de niveau d'huile moteur.

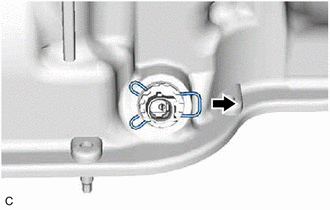

| (b) Déposer l'agrafe du capteur de niveau d'huile moteur. |
|

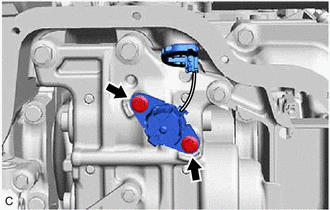

| (c) A l'aide d'une clé à douille de 8 mm, déposer les 2 boulons et le capteur de niveau d'huile moteur de l'ensemble de dispositif d'équilibrage de moteur. |
|
