Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / A25a-fks Lubrification / Capteur De Niveau D'huile / Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE CAPTEUR DE NIVEAU D'HUILE MOTEUR

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
1 - Corps de capteur de niveau d'huile moteur	ON	En dessous de 1 Ω
1 - Corps de capteur de niveau d'huile moteur	OFF	10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de niveau d'huile moteur.

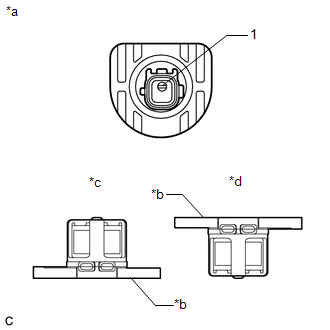

*a	Pièce constitutive sans faisceau de câbles branché (Capteur de niveau d'huile moteur)
*b	Corps de capteur de niveau d'huile moteur
*c	ON
*d	OFF
