DESCRIPTION

En cas de court-circuit dans un circuit de haut-parleur, l'ensemble d'amplificateur de l'élément stéréo le détecte et arrête d'émettre vers les haut-parleurs.

Par conséquent, aucun son n'est émis par les haut-parleurs, même si l'ensemble d'amplificateur de l'élément stéréo, les haut-parleurs ou le DCM (émetteur-récepteur télématique)* ne présentent aucun dysfonctionnement.

*: avec contacteur (SOS) manuel

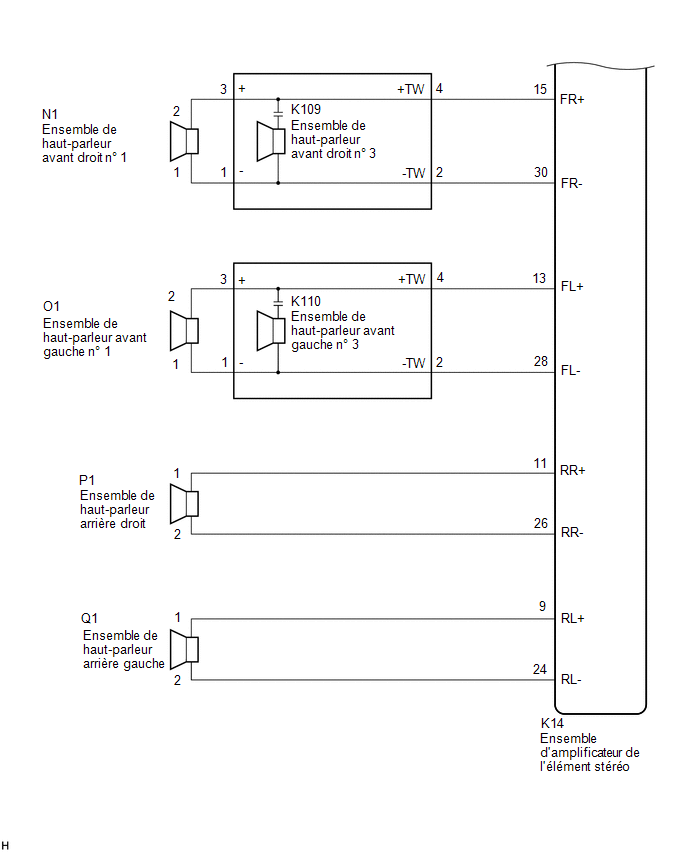

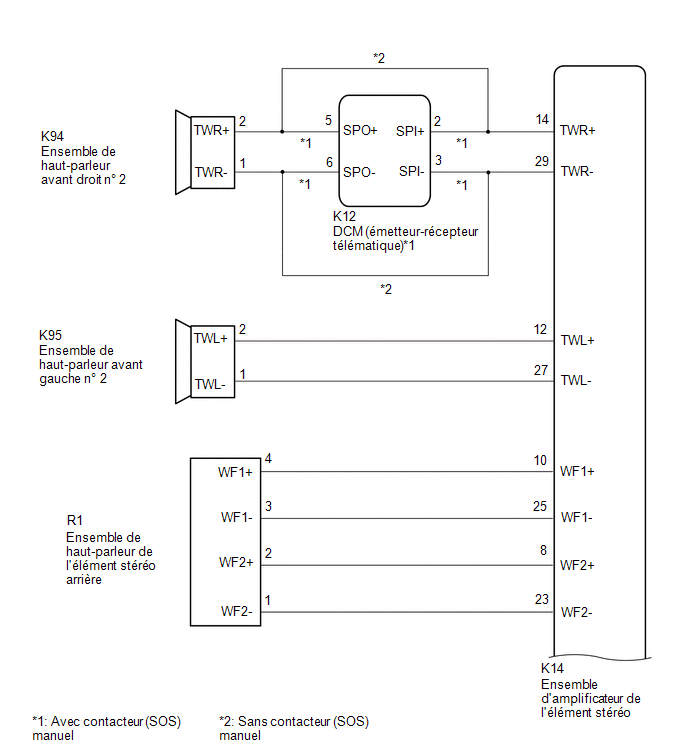

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système de navigation.
Cliquer ici
Avant de remplacer le DCM (émetteur-récepteur télématique), se reporter à la section relative à l'enregistrement.
Cliquer ici

PROCEDURE

1.	VERIFIER LE HAUT-PARLEUR (VERIFICATION DE FONCTIONNEMENT)

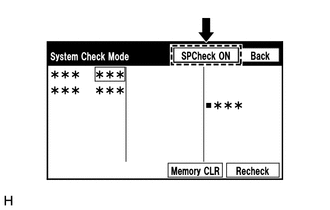

(a) Sélectionner l'écran "System Check Mode". Se reporter à la Vérification du haut-parleur dans la Vérification du fonctionnement.

Cliquer ici

(b) Effectuer la vérification de l'opération décrite ci-dessus et identifier le haut-parleur qui ne fonctionne pas.

Résultat:

Le haut-parleur ne fonctionne pas	Passer au point
Ensemble de haut-parleur avant n° 1 ou ensemble de haut-parleur avant n° 3	A
Ensemble de haut-parleur avant n° 2 (avec contacteur (SOS) manuel)	B
Ensemble de haut-parleur avant n° 2 (sans contacteur (SOS) manuel)	C
Ensemble de haut-parleur arrière	D
Ensemble de haut-parleur de l'élément stéréo arrière	E

CONSEIL:

Si aucun son ne peut pas être entendu à partir des haut-parleurs, les vérifier tous.

PASSER AU POINT 5

PASSER AU POINT 8

PASSER AU POINT 10

PASSER AU POINT 12

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO - ENSEMBLE DE HAUT-PARLEUR AVANT N° 1 - ENSEMBLE DE HAUT-PARLEUR AVANT N° 3)

(a) Débrancher le connecteur K14 de l'ensemble d'amplificateur de l'élément stéréo.

(b) Débrancher les connecteurs N1 et O1 de l'ensemble de haut-parleur avant n° 1.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K14-15 (FR+) - K109-4 (+TW)	En permanence	En dessous de 1 Ω
K14-30 (FR-) - K109-2 (-TW)	En permanence	En dessous de 1 Ω
K14-13 (FL+) - K110-4 (+TW)	En permanence	En dessous de 1 Ω
K14-28 (FL-) - K110-2 (-TW)	En permanence	En dessous de 1 Ω
N1-2 - K109-3 (+)	En permanence	En dessous de 1 Ω
N1-1 - K109-1 (-)	En permanence	En dessous de 1 Ω
O1-2 - K110-3 (+)	En permanence	En dessous de 1 Ω
O1-1 - K110-1 (-)	En permanence	En dessous de 1 Ω
K14-15 (FR+) ou K109-4 (+TW) - Masse de carrosserie	En permanence	10 kΩ minimum
K14-30 (FR-) ou K109-2 (-TW) - Masse de carrosserie	En permanence	10 kΩ minimum
K14-13 (FL+) ou K110-4 (+TW) - Masse de carrosserie	En permanence	10 kΩ minimum
K14-28 (FL-) ou K110-2 (-TW) - Masse de carrosserie	En permanence	10 kΩ minimum
N1-2 ou K109-3 (+) - Masse de carrosserie	En permanence	10 kΩ minimum
N1-1 ou K109-1 (-) - Masse de carrosserie	En permanence	10 kΩ minimum
O1-2 ou K110-3 (+) - Masse de carrosserie	En permanence	10 kΩ minimum
O1-1 ou K110-1 (-) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

3.	VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

(a) Déposer l'ensemble de haut-parleur avant n° 1.

Cliquer ici

(b) Vérifier l'ensemble de haut-parleur avant n° 1.

Cliquer ici

INCORRECT

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

4.	REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 3

(a) Déposer l'ensemble de haut-parleur avant n° 3.

Cliquer ici

(b) Vérifier l'ensemble de haut-parleur avant n° 3.

Cliquer ici

OK:

Le dysfonctionnement disparaît.

FIN

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

5.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE L'INSTALLATION STEREO - DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - ENSEMBLE DE HAUT-PARLEUR AVANT N° 2)

(a) Débrancher le connecteur K14 de l'ensemble d'amplificateur de l'élément stéréo.

(b) Débrancher les connecteurs K94 et K95 de l'ensemble de haut-parleur avant n° 2.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K14-14 (TWR+) - K12-2 (SPI+)	En permanence	En dessous de 1 Ω
K14-29 (TWR-) - K12-3 (SPI-)	En permanence	En dessous de 1 Ω
K12-5 (SPO+) - K94-2 (TWR+)	En permanence	En dessous de 1 Ω
K12-6 (SPO-) - K94-1 (TWR-)	En permanence	En dessous de 1 Ω
K14-12 (TWL+) - K95-2 (TWL+)	En permanence	En dessous de 1 Ω
K14-27 (TWL-) - K95-1 (TWL-)	En permanence	En dessous de 1 Ω
K14-14 (TWR+) ou K12-2 (SPI+) - Masse de carrosserie	En permanence	10 kΩ minimum
K14-29 (TWR-) ou K12-3 (SPI-) - Masse de carrosserie	En permanence	10 kΩ minimum
K14-12 (TWL+) ou K95-2 (TWL+) - Masse de carrosserie	En permanence	10 kΩ minimum
K14-27 (TWL-) ou K95-1 (TWL-) - Masse de carrosserie	En permanence	10 kΩ minimum
K12-5 (SPO+) ou K94-2 (TWR+) - Masse de carrosserie	En permanence	10 kΩ minimum
K12-6 (SPO-) ou K94-1 (TWR-) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

6.	VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

(a) Déposer l'ensemble de haut-parleur avant n° 2.

Cliquer ici

(b) Vérifier l'ensemble de haut-parleur avant n° 2.

Cliquer ici

INCORRECT

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

7.	VERIFIER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

(a) Débrancher le DCM (émetteur-récepteur télématique).

Cliquer ici

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
2 (SPI+) - 5 (SPO+)	En permanence	En dessous de 1 Ω
3 (SPI-) - 6 (SPO-)	En permanence	En dessous de 1 Ω
2 (SPI+) - 3 (SPI-)	En permanence	10 kΩ minimum
5 (SPO+) - 6 (SPO-)	En permanence	10 kΩ minimum
2 (SPI+) ou 5 (SPO+) - Masse de carrosserie	En permanence	10 kΩ minimum
3 (SPI-) ou 6 (SPO-) - Masse de carrosserie	En permanence	10 kΩ minimum

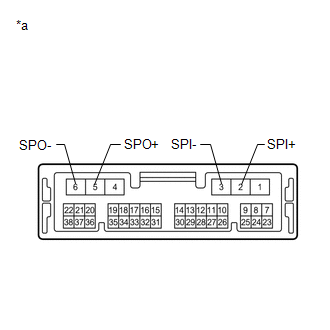

*a	Pièce constitutive sans faisceau de câbles branché (DCM (émetteur-récepteur télématique))

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

8.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO - ENSEMBLE DE HAUT-PARLEUR AVANT N° 2)

(a) Débrancher le connecteur K14 de l'ensemble d'amplificateur de l'élément stéréo.

(b) Débrancher les connecteurs K94 et K95 de l'ensemble de haut-parleur avant n° 2.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K14-14 (TWR+) - K94-2 (TWR+)	En permanence	En dessous de 1 Ω
K14-29 (TWR-) - K94-1 (TWR-)	En permanence	En dessous de 1 Ω
K14-12 (TWL+) - K95-2 (TWL+)	En permanence	En dessous de 1 Ω
K14-27 (TWL-) - K95-1 (TWL-)	En permanence	En dessous de 1 Ω
K14-14 (TWR+) ou K94-2 (TWR+) - Masse de carrosserie	En permanence	10 kΩ minimum
K14-29 (TWR-) ou K94-1 (TWR-) - Masse de carrosserie	En permanence	10 kΩ minimum
K14-12 (TWL+) ou K95-2 (TWL+) - Masse de carrosserie	En permanence	10 kΩ minimum
K14-27 (TWL-) ou K95-1 (TWL-) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

9.	VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

(a) Déposer l'ensemble de haut-parleur avant n° 2.

Cliquer ici

(b) Vérifier l'ensemble de haut-parleur avant n° 2.

Cliquer ici

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

10.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO - ENSEMBLE DE HAUT-PARLEUR ARRIERE)

(a) Débrancher le connecteur K14 de l'ensemble d'amplificateur de l'élément stéréo.

(b) Débrancher les connecteurs P1 et Q1 d'ensemble de haut-parleur arrière.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K14-11 (RR+) - P1-1	En permanence	En dessous de 1 Ω
K14-26 (RR-) - P1-2	En permanence	En dessous de 1 Ω
K14-9 (RL+) - Q1-1	En permanence	En dessous de 1 Ω
K14-24 (RL-) - Q1-2	En permanence	En dessous de 1 Ω
K14-11 (RR+) ou P1-1 - Masse de carrosserie	En permanence	10 kΩ minimum
K14-26 (RR-) ou P1-2 - Masse de carrosserie	En permanence	10 kΩ minimum
K14-9 (RL+) ou Q1-1 - Masse de carrosserie	En permanence	10 kΩ minimum
K14-24 (RL-) ou Q1-2 - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

11.	VERIFIER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

(a) Retirer l'ensemble de haut-parleur arrière

Cliquer ici

(b) Vérifier l'ensemble de haut-parleur arrière.

Cliquer ici

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

12.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO - ENSEMBLE DE HAUT-PARLEUR DE L'ELEMENT STEREO ARRIERE)

(a) Débrancher le connecteur K14 de l'ensemble d'amplificateur de l'élément stéréo.

(b) Débrancher le connecteur R1 de l'ensemble de haut-parleur de l'élément stéréo arrière.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K14-10 (WF1+) - R1-4 (WF1+)	En permanence	En dessous de 1 Ω
K14-25 (WF1-) - R1-3 (WF1-)	En permanence	En dessous de 1 Ω
K14-8 (WF2+) - R1-2 (WF2+)	En permanence	En dessous de 1 Ω
K14-23 (WF2-) - R1-1 (WF2-)	En permanence	En dessous de 1 Ω
K14-10 (WF1+) ou R1-4 (WF1+) - Masse de carrosserie	En permanence	10 kΩ minimum
K14-25 (WF1-) ou R1-3 (WF1-) - Masse de carrosserie	En permanence	10 kΩ minimum
K14-8 (WF2+) ou R1-2 (WF2+) - Masse de carrosserie	En permanence	10 kΩ minimum
K14-23 (WF2-) ou R1-1 (WF2-) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

13.	VERIFIER L'ENSEMBLE DE HAUT-PARLEUR DE L'ELEMENT STEREO ARRIERE

(a) Retirer l'ensemble de haut-parleur arrière de l'élément stéréo.

Cliquer ici

(b) Vérifier l'ensemble de haut-parleur de l'installation stéréo arrière.

Cliquer ici

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE DE L'ELEMENT STEREO
