Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

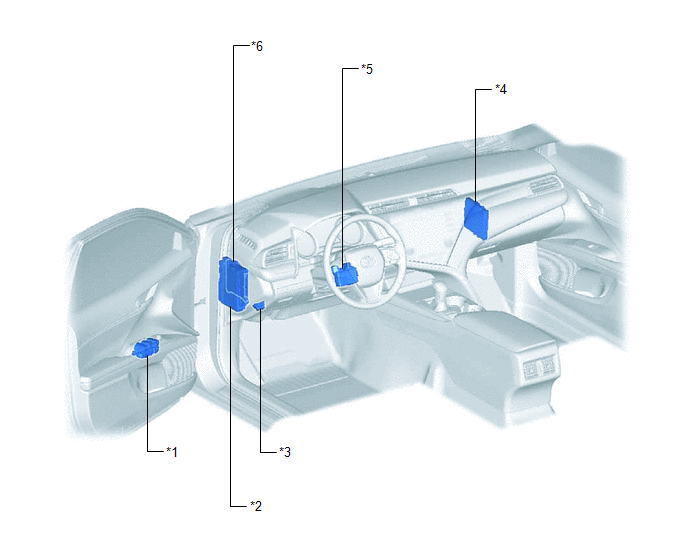

SCHEMA

*1

ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

*2

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- FUSIBLE ECU-B N° 2

- FUSIBLE DOOR F/L

- FUSIBLE DOOR F/R

- FUSIBLE DOOR R/L

- FUSIBLE DOOR R/R

- FUSIBLE S/ROOF (avec système de toit coulissant panoramique ou système de toit ouvrant panoramique)

- FUSIBLE STRG LOCK (avec système de clé intelligente)

*3

DLC3

*4

ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) (avec système de clé intelligente)

*5

ECU DE VERROUILLAGE DE DIRECTION (ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU ENSEMBLE DE SUPPORT SUPERIEUR) (avec système de clé intelligente)

*6

ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

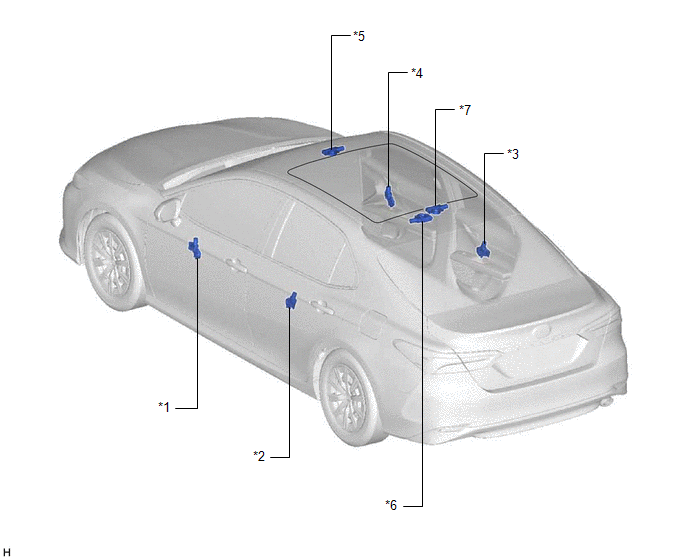

SCHEMA

*1

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte conducteur)

*2

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière gauche)

*3

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière droite)

*4

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE AVANT (pour côté passager avant)

*5

ECU DE TOIT OUVRANT (SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT) (avec système de toit ouvrant)

*6

ECU DE TOIT OUVRANT (ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT) (avec système de toit ouvrant panoramique)

*7

ECU DE PARE-SOLEIL DE TOIT (ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT) (avec système de toit ouvrant panoramique)

-

-
