EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|

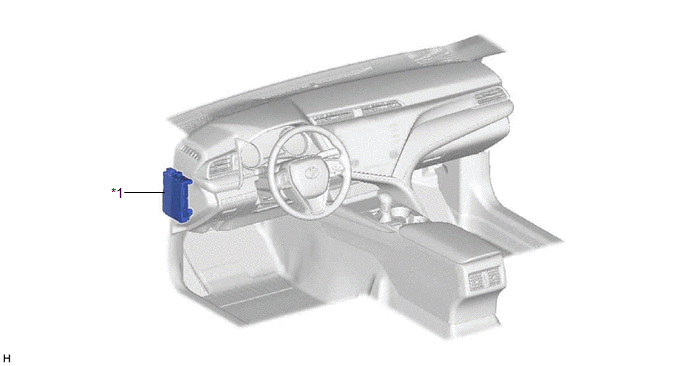

*1 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE F/L P/SEAT - FUSIBLE F/R P/SEAT |
- | - |
SCHEMA
|

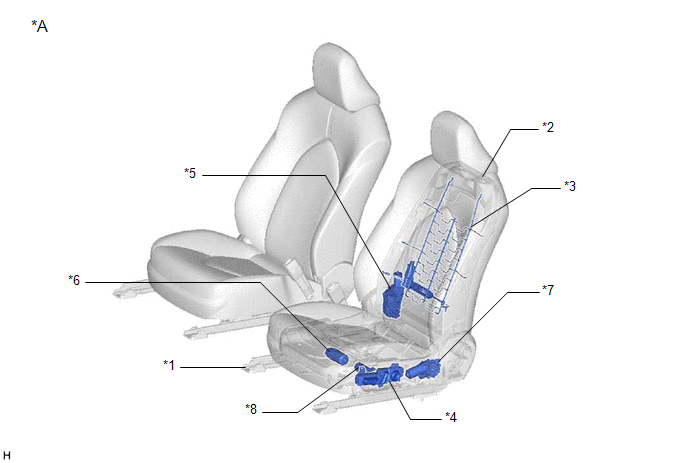

*A | pour siège du conducteur, fabrication TMC |
- | - |
|
*1 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT GAUCHE |
*2 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT GAUCHE |
|
*3 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE |
*4 | CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE |
|
*5 | MOTEUR D'INCLINAISON |
*6 | MOTEUR DE COULISSEMENT |
|
*7 | ENSEMBLE DE MOTEUR DE REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE GAUCHE |
*8 | ENSEMBLE DE MOTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE GAUCHE |
SCHEMA
|

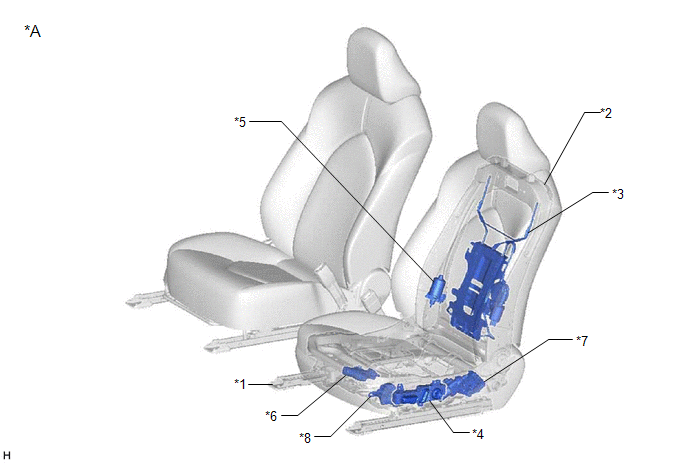

*A | pour siège du conducteur, fabrication TMMK |
- | - |
|
*1 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT GAUCHE |
*2 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT GAUCHE |
|
*3 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE |
*4 | CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE |
|
*5 | MOTEUR D'INCLINAISON |
*6 | MOTEUR DE COULISSEMENT |
|
*7 | MOTEUR DE DISPOSITIF DE LEVAGE |
*8 | MOTEUR DE REGLAGE VERTICAL AVANT |
SCHEMA
|

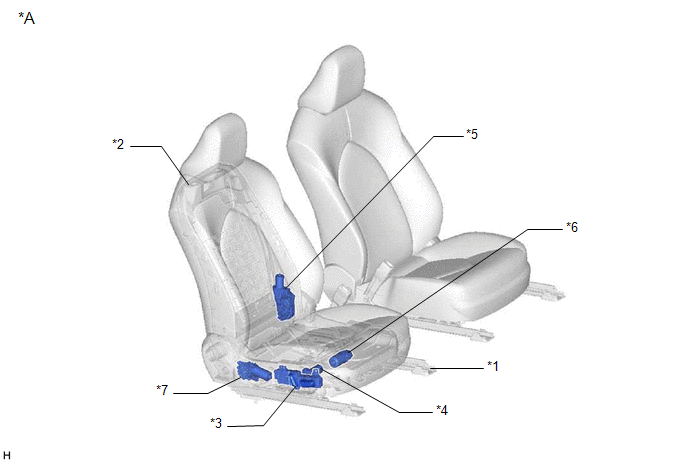

*A | pour siège du passager avant, fabrication TMMK |
- | - |
|
*1 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT DROIT |
*2 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT DROITE |
|
*3 | CONTACTEUR DE SIEGE AVANT DROIT A REGLAGE ELECTRIQUE |
*4 | MOTEUR DE REGLAGE VERTICAL AVANT |
|
*5 | MOTEUR D'INCLINAISON |
*6 | MOTEUR DE COULISSEMENT |
|
*7 | MOTEUR DE DISPOSITIF DE LEVAGE |
- | - |
