DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER L'AMPOULE DE CLIGNOTANT AVANT (pour clignotant de type à ampoule)

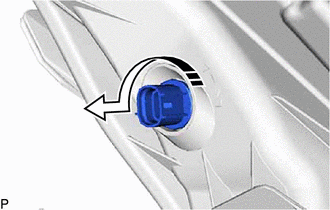

(a) Tourner la douille de clignotant avant avec l'ampoule de clignotant avant comme indiqué sur le schéma afin de déposer l'ensemble.
![]() |
Déposer dans ce sens |
(b) Déposer l'ampoule de clignotant avant de la douille de clignotant avant.
2. DEPOSER LA DOUILLE DE CLIGNOTANT AVANT (pour clignotant de type à ampoule)
3. DEPOSER L'AMPOULE DE FEU LATERAL AVANT (pour clignotant de type à ampoule)

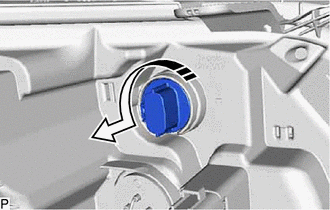

(a) Tourner le bouchon de douille de feu latéral avant avec l'ampoule de feu latéral avant, comme indiqué sur le schéma afin de déposer l'ensemble.
![]() |
Déposer dans ce sens |
(b) Déposer l'ampoule de feu latéral avant du bouchon de douille de feu latéral avant.
4. DEPOSER LE BOUCHON DE DOUILLE DE FEU LATERAL AVANT (pour clignotant de type à ampoule)
5. DEPOSER LE CACHE ARRIERE DE PHARE (pour clignotant de type à LED)

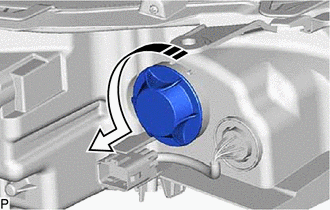

(a) Tourner le cache arrière de phare comme indiqué sur le schéma pour le déposer.
![]() |
Déposer dans ce sens |
6. DEPOSER LE CACHE DE PHARE (pour clignotant de type à LED)

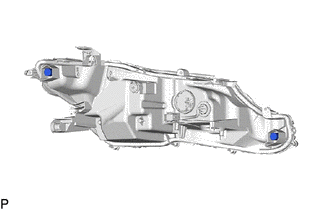

(a) Déposer les 2 caches de phare. |
|
7. DEPOSER L'ENSEMBLE DE BLOC DE PHARE (fabrication TMC)
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 JOINT DE JOUE D'AILE AVANT GAUCHE
*2 JOINT DE JOUE D'AILE AVANT DROITE
*3 REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT
*4 REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
*5 SABOT DE PROTECTION DU MOTEUR ...
Demontage
DEMONTAGE PROCEDURE 1.
MESURES DE PRECAUTION REMARQUE: Veiller à effectuer une
initialisation après le remplacement du sous-ensemble de servo de voletde
soufflante n° 1. Si l'initialisation n'est pas effectuée, l'ensemble de bloc de
climatisation ne pourra pas fonctionner correct ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 PROTECTION DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES
*2 SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES
*3 PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COMPARTIMENT A BAGAGES N° 2
*4 GAR ...
