DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de phare sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Ensemble de pare-chocs avant (avec système de moniteur de rétroviseur panoramique) |
Réglage de la vue avant de la caméra de télévision |
Système de moniteur de rétroviseur panoramique |
|
|
Ensemble de pare-chocs avant (avec système d'aide au stationnement intuitif) |
|
|
|
CONSEIL:
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
2. DEPOSER L'ENSEMBLE DE PHARE

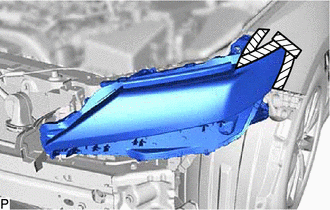

(a) Appliquer du ruban adhésif de protection autour de l'ensemble de phare comme indiqué sur le schéma.
|
Ruban adhésif de protection |

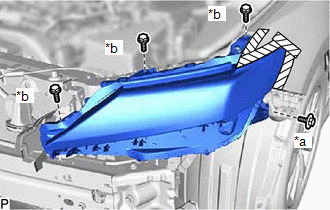

| (b) Retirer le boulon et les 3 vis. |
|

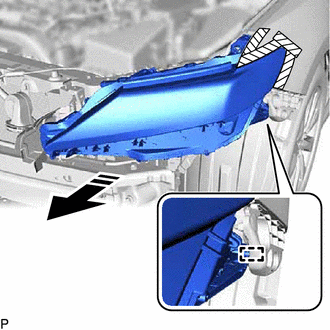

(c) Libérer le guide pour détacher l'ensemble de phare comme indiqué sur le schéma.
|
Déposer dans ce sens |
(d) pour type d'ampoule clignotante:
(1) Libérer l'attache.
(e) Débrancher chaque connecteur pour déposer l'ensemble de phare.
