Toyota Camry et,
PIECES CONSTITUTIVES

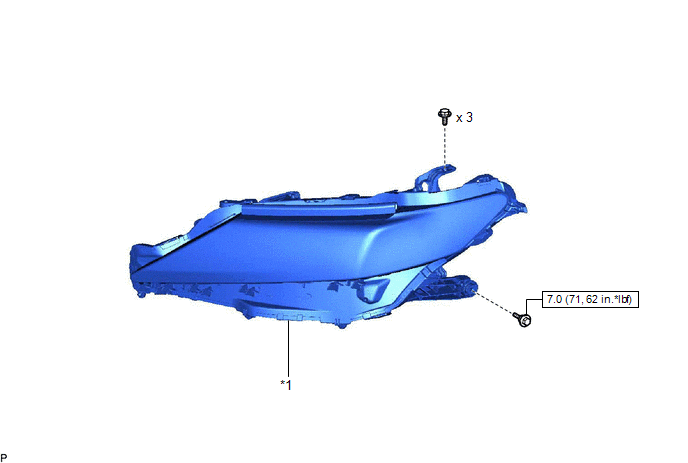

SCHEMA
|
*1 | ENSEMBLE DE PHARE |
- | - |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

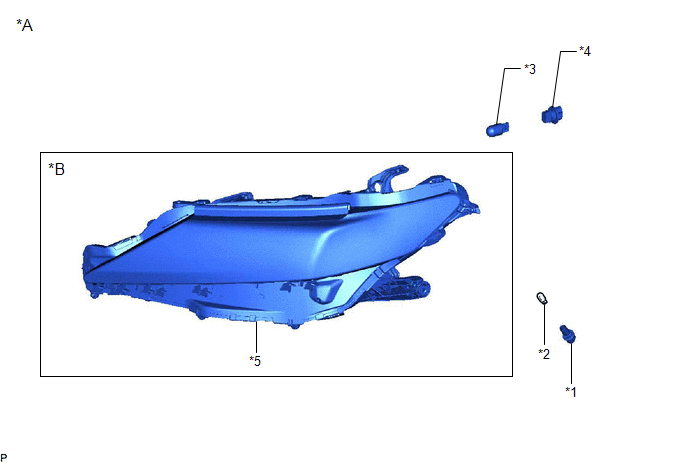

SCHEMA
|
*A | pour type d'ampoule clignotante |
*B | fabrication TMC |
|
*1 | BOUCHON DE DOUILLE DE FEU LATERAL AVANT |
*2 | AMPOULE DE FEU LATERAL AVANT |
|
*3 | AMPOULE DE CLIGNOTANT AVANT |
*4 | DOUILLE DE CLIGNOTANT AVANT |
|
*5 | ENSEMBLE DE BLOC DE PHARE |
- | - |

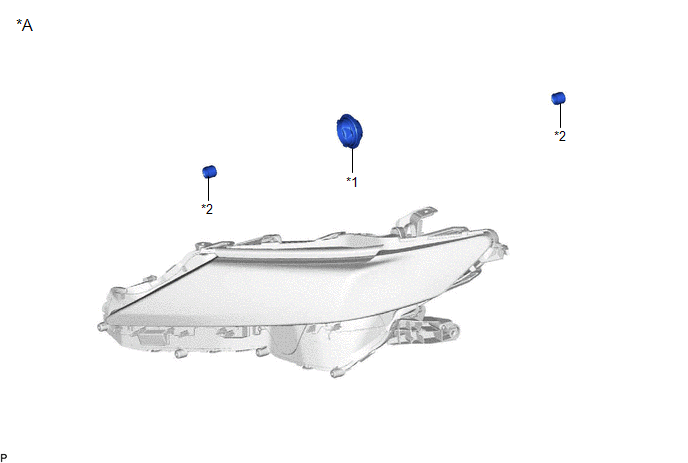

SCHEMA
|
*A | pour type de clignotant à LED |
- | - |
|
*1 | CACHE ARRIERE DE PHARE |
*2 | CACHE DE PHARE |
DeposeVerification
VERIFICATION PROCEDURE 1. VERIFIER LA SOUPAPE D'ARRET DE DEBIT (DURITE DE DERIVATION D'EAU N° 1)
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester
Condition Condition spécifiée ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER LE CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Contacteur de coulissement
Branchement du tester ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE SERRURE DE TRAPPE A CARBURANT AVEC MOTEUR
*2 CONTACTEUR D'OUVERTURE DE TRAPPE A CARBURANT
*3 ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD
- RELAIS FUEL OPN *4
ENSEMBLE DE BLOC DE RELAIS DE COMPART ...
