DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de la bague d'étanchéité du vilebrequin arrière, sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
| ||
Remplacement de l'ECM | Enregistrement du numéro d'identification du véhicule (VIN) |
Le MIL s'allume |
|
Enregistrement de l'ID de communication de l'ECU (système antidémarrage) |
Fonction de démarrage du moteur |
| |
| Vérification après réparation |
|
|
Remplacement de l'ensemble de boîte-pont automatique |
|
|
|
Remplacement de l'ECM (Si possible, lire le code de compensation de la boîte-pont sur le précédent ECM) |
| ||
Remplacement de l'ECM (Si cela est impossible, lire le code de compensation de boîte-pont sur le précédent ECM) |
| ||
Remplacement de l'ECM*1 |
Enregistrement du code (système de clé intelligente (pour la fonction de démarrage)) |
|
|
Remplacement de l'ECM*2 |
Enregistrement de code (système antidémarrage (sans système de clé intelligente)) |
|
|
|
|
|
|
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus) |
Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière) |
Système de moniteur d'aide au stationnement |
pour l'initialisation: pour le calibrage:
|
Remplacement de l'ensemble de pare-chocs avant (avec système de moniteur de vue panoramique) |
Réglage de la vue avant de la caméra de télévision |
Système de moniteur de rétroviseur panoramique |
pour l'initialisation: pour le calibrage:
|
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus) |
| ||
Réglage de la géométrie des roues avant |
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
| avec système de frein de stationnement électrique:
sans système de frein de stationnement électrique:
|
Cliquer ici
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BOITE-PONT AUTOMATIQUE
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE PLATEAU D'ENTRAINEMENT ET DE COURONNE
(a) A l'aide d'accessoires de réglage de hauteur et d'accessoires de levage à poutrelles, placer l'ensemble de moteur sur une surface plane.
REMARQUE:

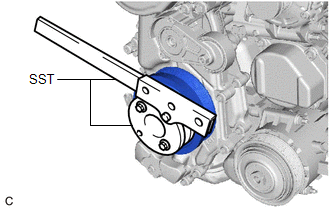

(b) A l'aide du SST, maintenir l'ensemble de poulie de vilebrequin. SST: 09213-54015 SST: 09330-00021 |
|

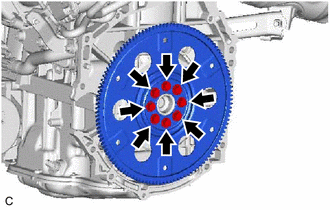

(c) Déposer les 8 boulons, l'entretoise de plateau d'entraînement arrière, le plateau d'entraînement et le sous-ensemble de couronne. |
|
3. DEPOSER LA PLAQUE DE CAPTEUR DE POSITION DE VILEBREQUIN N° 1

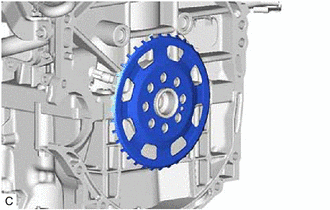

(a) Déposer la plaque du capteur de position de vilebrequin n° 1. |
|
4. DEPOSER LA BAGUE D'ETANCHEITE ARRIERE DU MOTEUR

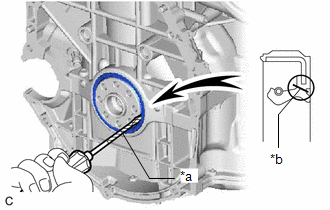

(a) A l'aide d'un couteau, couper la lèvre de bague d'étanchéité de moteur arrière. |
|
(b) A l'aide d'un tournevis, extraire la bague d'étanchéité arrière du moteur.
REMARQUE:
Ne pas endommager la surface de l'orifice d'engagement de la bague d'étanchéité arrière de moteur ou le vilebrequin.
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
