PIECES CONSTITUTIVES

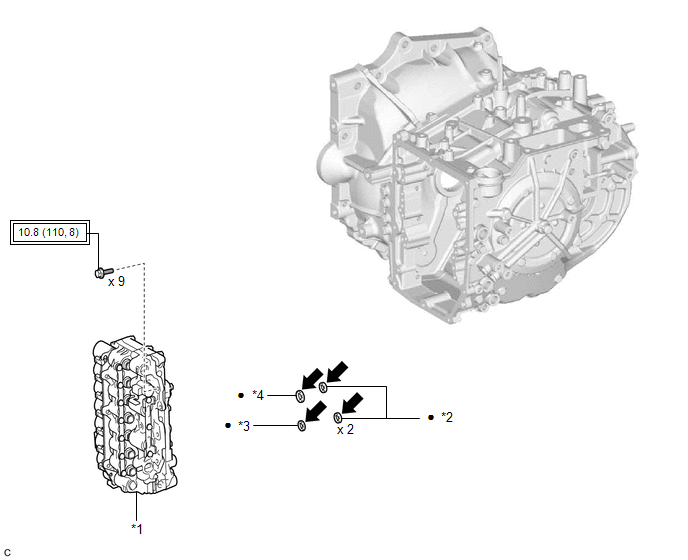

SCHEMA
|
*1 | ENSEMBLE DE BLOC HYDRAULIQUE DE BOITE DE VITESSES |
*2 | JOINT D'ETANCHEITE DE CARTER DE BOITE-PONT |
|
*3 | JOINT D'ETANCHEITE DE COUVERCLE DE POMPE A HUILE AVANT N° 1 |
*4 | JOINT D'ETANCHEITE DE COUVERCLE DE POMPE A HUILE AVANT N° 2 |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
|
ATF WS d'origine Toyota |
- | - |

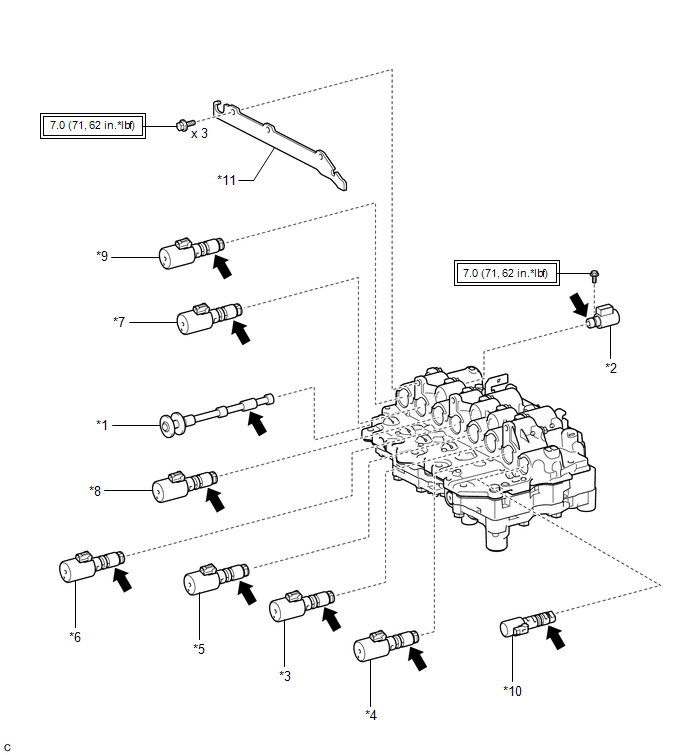

SCHEMA
|
*1 | SOUPAPE A COMMANDE MANUELLE |
*2 | ELECTROVANNE (SL) |
|
*3 | ELECTROVANNE (SL1) |
*4 | ELECTROVANNE (SL2) |
|
*5 | ELECTROVANNE (SL3) |
*6 | ELECTROVANNE (SL4) |
|
*7 | ELECTROVANNE (SL5) |
*8 | ELECTROVANNE (SL6) |
|
*9 | ELECTROVANNE (SLU) |
*10 | ELECTROVANNE (SLT) |
|
*11 | PLAQUE DE VERROUILLAGE D'ELECTROVANNE |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
|
ATF WS d'origine Toyota |
DeposeVerification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE
*a Pièce constitutive sans faisceau de câbles branché
(ensemble de contacteur d'éclairage de seuil de porte arrière)
*b Corps de contacteur ...
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE BLOC HYDRAULIQUE DE BOITE DE VITESSES
(a) Enduire 2 nouveaux joints d'étanchéité de carter de boîte-pont de liquide ATF WS d'origine Toyota et les poser sur le sous-ensemble de carter de boîte-pont automatique.
(b) Enduire un nouveau joint d'étan ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 CACHE DE BOUTON DE DEVERROUILLAGE DE CHANGEMENT DE VITESSE
*2 SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE
*3 ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES
*4 ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER ...
