Toyota Camry Manuel de réparation XV50 (2011–2019): Flexible De Frein Arriere (sans Système De Frein De Stationnement électrique)

Pieces Constitutives

PIECES CONSTITUTIVES

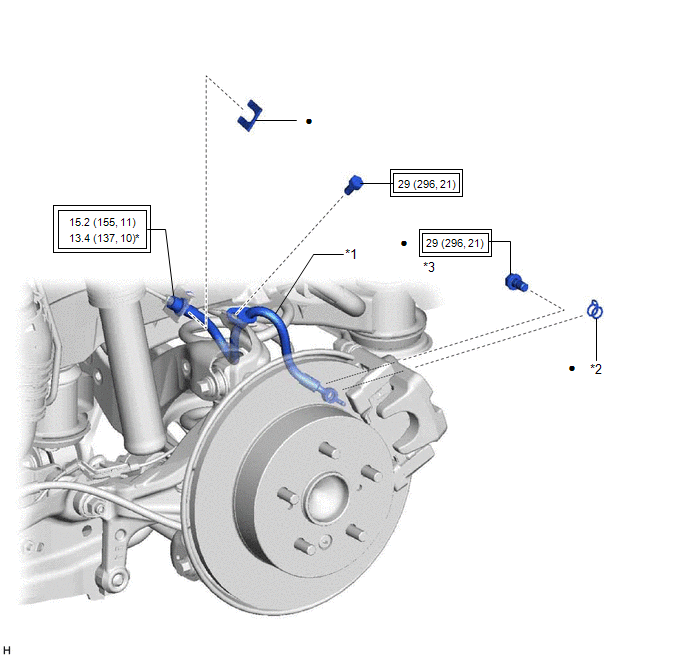

SCHEMA

*1	FLEXIBLE ARRIERE	*2	JOINT D'ETANCHEITE
*3	BOULON-RACCORD	-	-
	Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)	*	A utiliser avec une clé à écrou de raccord
●	Pièce non réutilisable	-	-

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Si à la fois les flexibles droit et gauche arrière sont débranchés en même temps, veiller à placer un repère d'identification sur chacun pour indiquer sa position de pose.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LA ROUE ARRIERE

Cliquer ici

2. VIDANGER LE LIQUIDE DE FREIN

REMARQUE:

Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.

3. DEPOSER LE FLEXIBLE ARRIERE

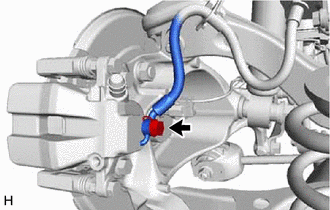

(a) Déposer le boulon-raccord et le joint d'étanchéité puis débrancher le flexible arrière de l'ensemble de cylindre de frein à disque arrière.

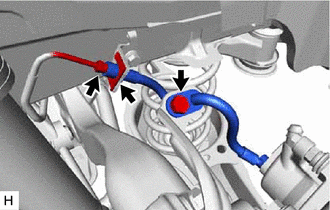

(b) Déposer le boulon et détacher le flexible arrière du support de flexible arrière.

(c) A l'aide d'une clé à écrou de raccord, débrancher la canalisation de frein tout en maintenant le flexible arrière à l'aide d'une clé.

REMARQUE:

• Ne pas froisser ni endommager la canalisation de frein.
• Veiller à ce qu'aucun corps étranger, tel que saleté ou poussière, ne pénètre dans la canalisation de frein par les points de branchement.

(d) Déposer l'agrafe et le flexible arrière de la caisse du véhicule.

Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

En cas de réutilisation des flexibles arrière, utiliser les repères d'identification créés pendant la dépose pour reposer chaque flexible arrière dans sa position d'origine.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE FLEXIBLE ARRIERE

REMARQUE:

Lors de la repose du flexible arrière, réduire la torsion du flexible.

(a) Reposer le flexible arrière avec une nouvelle agrafe. REMARQUE: Reposer l'agrafe aussi loin que possible. Lors de la repose du flexible arrière, orienter le repère d'identification vers la partie supérieure du véhicule.

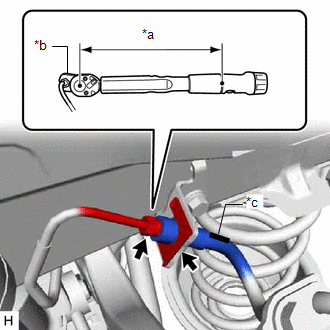

*a Longueur de bras de levier de clé dynamométrique *b Clé à écrou de raccord *c Repère d'identification

(b) A l'aide d'une clé à écrou de raccord, brancher la canalisation de frein sur le flexible arrière tout en maintenant le flexible arrière avec une clé.

Torque:

Couple de serrage prescrit :

15,2 N·m {155 kgf·cm, 11 ft·lbf}

REMARQUE:

• Ne pas froisser ni endommager la canalisation de frein.
• Veiller à ce qu'aucun corps étranger, tel que saleté ou poussière, ne pénètre dans la canalisation de frein par les points de branchement.

CONSEIL:

• Calculer la valeur de la clé dynamométrique lorsque vous modifiez la longueur de bras de levier de la clé dynamométrique.

  Cliquer ici

• Lors de l'utilisation d'une clé à écrou de raccord (longueur de bras de levier de 22 mm (0,866 po)) + clé dynamométrique (longueur de bras de levier de 162 mm (6,38 po)):

  13,4 N*m (137 kgf*cm, 10 lbf*pi)

(c) Reposer le flexible arrière sur le support de flexible arrière à l'aide du boulon.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

(d) Reposer le flexible arrière sur l'ensemble de cylindre de frein à disque arrière avec un boulon-raccord neuf et un joint d'étanchéité neuf.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

REMARQUE:

Reposer correctement le verrou de flexible arrière dans l'orifice de verrouillage de l'ensemble de cylindre de frein à disque arrière.

2. PURGER LA CANALISATION DE FREIN

Cliquer ici

3. REPOSER LA ROUE ARRIERE

Cliquer ici
