Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE

CONSEIL:

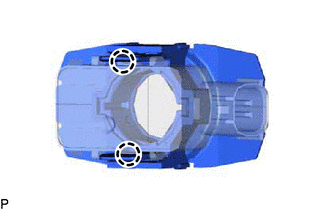

(a) Engager les 2 griffes pour poser un nouveau dispositif de retenue de capteur à ultrasons d'angle arrière sur le capteur à ultrasons d'angle arrière.

(b) Nettoyer la surface de l'ensemble de pare-chocs arrière.

(1) Retirer tous les résidus de ruban adhésif double face de l'ensemble de pare-chocs arrière.

(2) Essuyer tout résidu de produit adhésif à l'aide d'un produit de nettoyage.

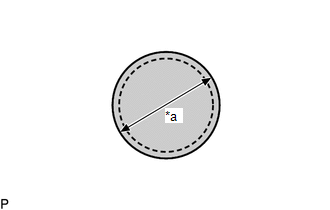

(c) Recouvrir l'orifice de pose du capteur à l'aide d'un ruban adhésif circulaire de 19 mm (0,748 in.).

*a

19 mm (0,748 in.)

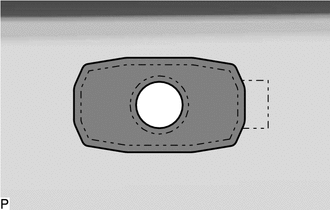

(d) A l'aide d'un pinceau ou d'un feutre, appliquer l'apprêt ou un produit équivalent sur la zone de pose du dispositif de retenue de capteur à ultrasons d'angle arrière.

REMARQUE:

Apprêt

(e) S'assurer que l'apprêt est complètement sec en touchant l'ensemble de pare-chocs arrière. Déposer ensuite le ruban adhésif.

(f) Enlever la feuille de protection du dispositif de retenue de capteur à ultrasons d'angle arrière.

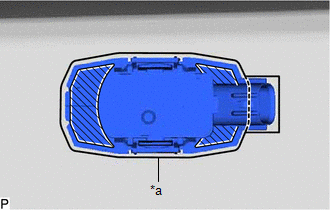

(g) Aligner le dispositif de retenue de capteur à ultrasons d'angle arrière avec capteur à ultrasons d'angle arrière avec le repère sur l'ensemble de pare-chocs arrière et le poser comme indiqué sur le schéma.

REMARQUE:

CONSEIL:

Appuyer sur la zone indiquée sur le schéma avec une force de 30 N (3,0 kgf) pendant 3 secondes pour reposer correctement le dispositif de retenue de capteur à ultrasons d'angle arrière sur l'ensemble de pare-chocs arrière. S'assurer de l'absence de jeu entre le dispositif de retenue de capteur à ultrasons d'angle arrière et l'ensemble de pare-chocs arrière.

*a

Repère

Appuyer sur la zone

2. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL ARRIERE

CONSEIL:

(a) Engager les 2 griffes pour poser un nouveau dispositif de retenue de capteur à ultrasons central arrière sur le capteur à ultrasons central arrière.

(b) Nettoyer la surface de l'ensemble de pare-chocs arrière.

(1) Retirer tous les résidus de ruban adhésif double face de l'ensemble de pare-chocs arrière.

(2) Essuyer tout résidu de produit adhésif à l'aide d'un produit de nettoyage.

(c) Recouvrir l'orifice de pose du capteur à l'aide d'un ruban adhésif circulaire de 19 mm (0,748 in.).

*a

19 mm (0,748 in.)

(d) A l'aide d'un pinceau ou d'un feutre, appliquer l'apprêt ou un produit équivalent sur la zone de pose du dispositif de retenue de capteur à ultrasons central arrière.

REMARQUE:

Apprêt

(e) S'assurer que l'apprêt est complètement sec en touchant l'ensemble de pare-chocs arrière. Déposer ensuite le ruban adhésif.

(f) Enlever la feuille de protection du dispositif de retenue de capteur à ultrasons central arrière.

(g) Aligner le dispositif de retenue de capteur à ultrasons central arrière avec capteur à ultrasons central arrière avec le repère sur l'ensemble de pare-chocs arrière et le poser comme indiqué sur le schéma.

REMARQUE:

CONSEIL:

Appuyer sur la zone indiquée sur le schéma avec une force de 30 N (3,0 kgf) pendant 3 secondes pour reposer correctement le dispositif de retenue de capteur à ultrasons central arrière sur l'ensemble de pare-chocs arrière. S'assurer de l'absence de jeu entre le dispositif de retenue de capteur à ultrasons central arrière et l'ensemble de pare-chocs arrière.

*a

Repère

Appuyer sur la zone

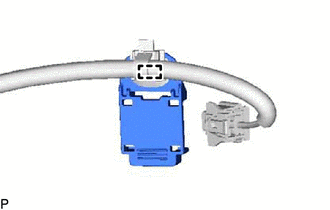

3. REPOSER L'AGRAFE DE CAPTEUR A ULTRASONS

CONSEIL:

(a) Engager l'attache pour reposer l'agrafe de capteur à ultrasons sur le câble.

4. REPOSER LE CAPTEUR A ULTRASONS D'ANGLE ARRIERE

(a) Uniquement lors du remplacement du capteur à ultrasons d'angle arrière:

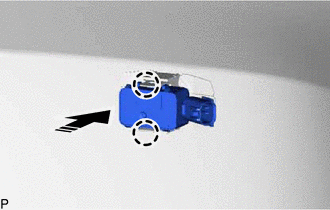

(1) Engager les 2 griffes pour reposer le capteur à ultrasons d'angle arrière comme indiqué sur le schéma.

Poser dans ce sens

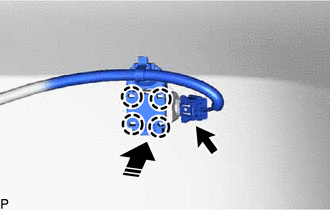

(b) Engager les 4 griffes comme indiqué sur le schéma.

Poser dans ce sens

(c) Brancher le connecteur.

5. REPOSER LE CAPTEUR A ULTRASONS CENTRAL ARRIERE

(a) Uniquement lors du remplacement du capteur à ultrasons arrière central:

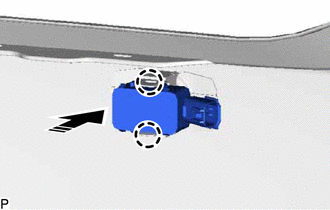

(1) Engager les 2 griffes pour reposer le capteur à ultrasons central arrière comme indiqué sur le schéma.

Poser dans ce sens

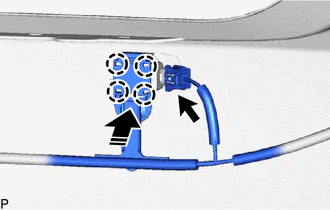

(b) Engager les 4 griffes comme indiqué sur le schéma.

Poser dans ce sens

(c) Brancher le connecteur.

6. REPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE

Cliquer ici

7. EFFECTUER LE CALIBRAGE

Cliquer ici

SST: 09989-00020
